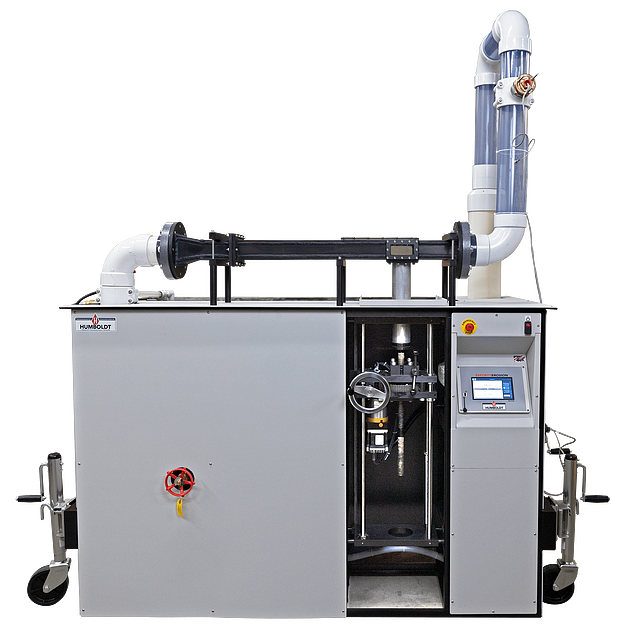

El aparato de función de erosión (EFA) HM-5940.3F fue diseñado y construido para prevenir fallas de puentes midiendo la erosionabilidad del suelo. Utilizado junto con el método de predicción de socavación SRICOS, el HM-5940 puede proporcionar mediciones de erosionabilidad y predicciones de socavación más precisas que las que se podían obtener anteriormente. Las aplicaciones para su uso incluyen: socavación en puentes, tuberías de presas, erosión de playas y problemas de erosión superficial. En el caso de la socavación en la ubicación de puentes, el EFA mejora la precisión en las predicciones de la profundidad de la socavación, lo que ofrece varias ventajas sobre los métodos de prueba anteriores. Estas ventajas incluyen: mínima alteración de la muestra; medición de la tasa de erosión frente al esfuerzo cortante; medición de la tensión de corte crítica e incorporación de los resultados de las pruebas del método de predicción de socavación SRICOS. El aparato de función de erosión HM-4000 utiliza tubos Shelby estándar de 3,0" OD x 2,875: ID (76,2 x 73 mm). El método SRICOS mejora la precisión de las predicciones de socavación en muelles. El HM-5940 EFA está diseñado para usarse junto con el método SRICOS de predicción de socavación. El método de predicción de socavación SRICOS y el aparato de función de erosión HM-5940 se desarrollaron a través de investigaciones realizadas por Jean-Louis Briaud, PHD, PE y el equipo de investigación de socavación en el Instituto de Transporte de Texas del Sistema Universitario Texas A&M. En comparación con la ecuación HEC-18 (un estándar para calcular las predicciones de socavación), SRICOS generalmente conduce a profundidades de socavación calculadas más pequeñas y se compara más favorablemente con las profundidades de socavación medidas reales. Características: Interfaz de pantalla táctil de 7" Registra y tabula los datos de prueba. Puede almacenar cientos de pruebas a la vez. Grafica el caudal en función del tiempo y la temperatura del agua en función del tiempo. El sistema puede llenar automáticamente el tanque de agua mediante sensores de nivel de agua. El sistema puede alternar automáticamente entre el sumidero y el llenado de agua durante las pruebas para mantener temperaturas del agua más bajas. Si está conectado a Internet, la máquina se actualizará automáticamente con las actualizaciones de firmware disponibles. Los datos de la prueba se pueden exportar a una memoria USB para transferirlos a una PC con el software de descarga de datos de Humboldt disponible en el sitio web de Humboldt. El motor puede empujar la muestra a cualquier distancia específica personalizable por el usuario. La EFA utiliza cualquiera de las dos variantes del método SRICOS: El método SRICOS extendido 1) Calcule la profundidad máxima de socavación. 2) Recoger muestras de suelo en el sitio. 3) Probar muestras en el EFA para obtener la tasa de erosión versus el esfuerzo cortante hidráulico aplicado. 4) Prepare el hidrograma de velocidad para el puente. 5) Utilice el programa SRICOS con 3 y 4 anteriores como entrada y genere la profundidad de la socavación versus el tiempo durante el período cubierto por el hidrograma elegido. El método simple SRICOS 1) Calcule la profundidad máxima de socavación. 2) Recoger muestras de suelo en el sitio. 3) Probar muestras en el EFA para obtener la tasa de erosión versus el esfuerzo cortante hidráulico aplicado. 4) Calcular el tiempo equivalente para una vida de diseño dada del puente y para la velocidad de diseño. 5) Utilizando ecuaciones conocidas, calcule la profundidad de socavación al final de la vida útil del diseño.
