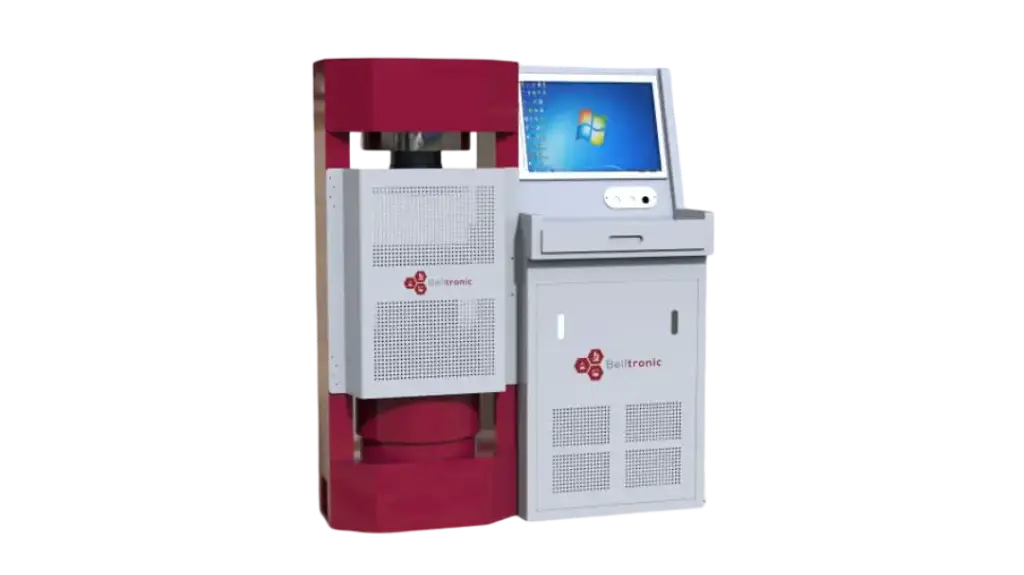

MAQUINA DE COMPRESION DE HORMIGON

Descripción General

Prensas hidráulicas para hormigón

La familia Belltronic ofrece bastidores automáticos y manuales de 2000 y 3000 kN para ensayos de compresión (y flexión en las versiones automáticas), integrando platos endurecidos de 50 HRC, bastidores A/B/D y protectores frontales para trabajo intensivo en obra y laboratorio.

La línea se divide en tres series: control PC totalmente automático (Serie H), controlador digital LCD con carga manual (Serie S) y manómetro UTS de 300 mm para laboratorios que prefieren instrumentación analógica (Serie U). Todas comparten el mismo rango de probetas cúbicas de 50–200 mm y cilíndricas Ø75–160×150–320 mm.

Características principales:

Bastidores reforzados en acero soldado o cuatro columnas con platos de 300×250 mm u Ø300 mm.
Espacio vertical configurable de 320 o 360 mm con carrera de pistón de 150 mm (2000 kN) u 80 mm (3000 kN).
Control según necesidad: PC táctil con curva en tiempo real, LCD con registro digital o manómetro UTS con puntero de pico.
Conformidad con EN 12390-4, ASTM C39, AASHTO T22 y, en la serie U, normas BS/AS complementarias.

Diseñadas para laboratorios de control de calidad, plantas de prefabricados, centros universitarios y organismos certificadores que requieren trazabilidad completa del ensayo.

Características clave

Automatización PC: La serie H gestiona la tasa de carga, grafica la curva en vivo y genera reportes listos para trazabilidad.
Servo y bomba doble: Modelos HD incorporan celda de carga 0,5 % y servomotor silencioso para laboratorios acreditados.
Control digital LCD: La serie S combina bomba hidráulica manual con registro electrónico de carga y conectividad a PC.
Manómetro UTS 300 mm: Serie U resistente a roturas explosivas con puntero de pico y calibración BS EN 12390 Clase 1.
Compatibilidad probetas: Platos intercambiables admiten cubos de 50–200 mm y cilindros Ø75–160 mm sin accesorios extra.
Normas múltiples: Cumplen EN 12390-4, ASTM C39, AASHTO T22 y certificaciones BS/AS para los modelos analógicos.

Modelos disponibles

SKU Belltronic	Descripción
B2-01-67-2000HA	2000 kN, bastidor A, automática pc táctil, 320 mm (360 mm opc.), platos 300×250 mm
B2-01-67-2000HB	2000 kN, bastidor B, automática pc táctil, 340 mm (360 mm opc.), platos Ø300 mm
B2-01-67-2000HD	2000 kN, bastidor D, automática pc táctil, celda 0,5 %, 360 mm (320 mm opc.), platos Ø300 mm, celda de carga 0,5 %
B2-01-67-3000HA	3000 kN, bastidor A, automática pc táctil, 340 mm (360 mm opc.), platos 360×285 mm
B2-01-67-3000HB	3000 kN, bastidor B, automática pc táctil, 340 mm (360 mm opc.), platos Ø300 mm
B2-01-67-3000HD	3000 kN, bastidor D, automática pc táctil, celda 0,5 %, 360 mm (320 mm opc.), platos Ø300 mm, celda de carga 0,5 %
B2-01-67-2000SA	2000 kN, bastidor A, lcd digital, carga manual, 320 mm (360 mm opc.), platos 300×250 mm
B2-01-67-2000SB	2000 kN, bastidor B, lcd digital, carga manual, 340 mm (360 mm opc.), platos 300×300 mm
B2-01-67-3000SA	3000 kN, bastidor A, lcd digital, carga manual, 340 mm (360 mm opc.), platos 360×285 mm
B2-01-67-3000SB	3000 kN, bastidor B, lcd digital, carga manual, 340 mm (360 mm opc.), platos 300×300 mm
B2-01-67-2000UA	2000 kN, bastidor A, manómetro uts, carga manual, 320 mm (360 mm opc.), platos 300×250 mm
B2-01-67-2000UB	2000 kN, bastidor B, manómetro uts, carga manual, 340 mm (360 mm opc.), platos 300×300 mm
B2-01-67-3000UA	3000 kN, bastidor A, manómetro uts, carga manual, 340 mm (360 mm opc.), platos 360×285 mm
B2-01-67-3000UB	3000 kN, bastidor B, manómetro uts, carga manual, 340 mm (360 mm opc.), platos 300×300 mm

Galería de bastidores

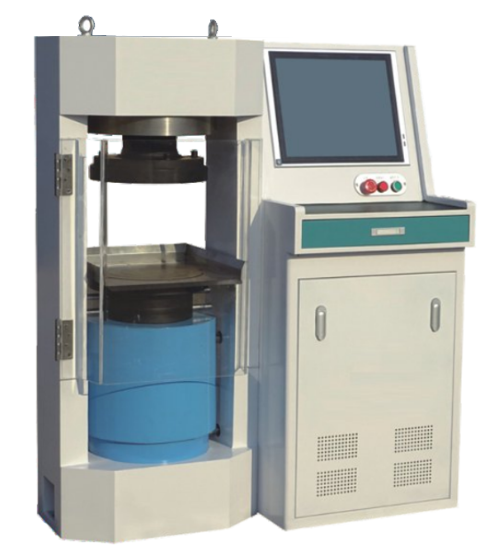

Modelos 2000D y 3000D — Modelos 2000D/3000D con bastidor compacto D y celda de carga 0,5 %.

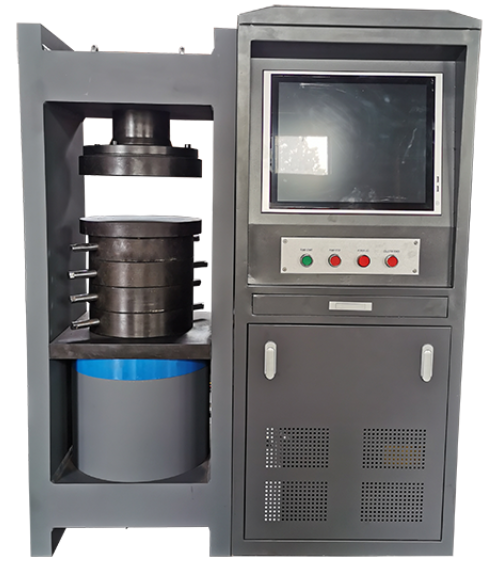

Modelo HB — Bastidor B soldado para uso intensivo en planta (modelo HB).

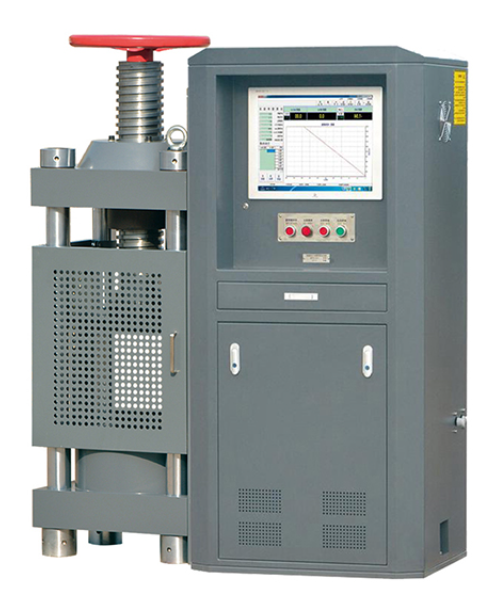

Modelo HA — Bastidor A de cuatro columnas con cabezal oscilante (modelo HA).

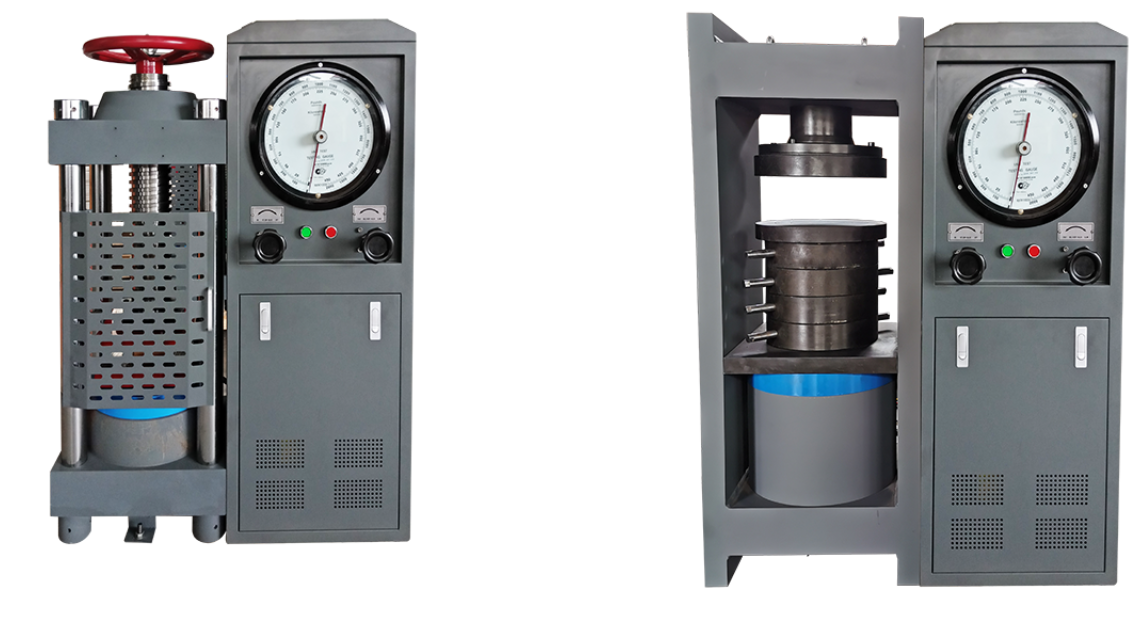

Modelo UA / UB — Versiones analógicas UA/UB con manómetro UTS de 300 mm y protección antirotura.

Resumen de variantes

Modelos Belltronic SYE y parámetros clave.

Modelo	Capacidad	Tipo de control	Espacio compresión	Bastidor	SKU Belltronic
2000HA	2000 kN	Automática PC táctil	320 mm (360 mm opc.)	A	B2-01-67-2000HA
2000HB	2000 kN	Automática PC táctil	340 mm (360 mm opc.)	B	B2-01-67-2000HB
2000HD	2000 kN	Automática PC táctil, celda 0,5 %	360 mm (320 mm opc.)	D	B2-01-67-2000HD
3000HA	3000 kN	Automática PC táctil	340 mm (360 mm opc.)	A	B2-01-67-3000HA
3000HB	3000 kN	Automática PC táctil	340 mm (360 mm opc.)	B	B2-01-67-3000HB
3000HD	3000 kN	Automática PC táctil, celda 0,5 %	360 mm (320 mm opc.)	D	B2-01-67-3000HD
2000SA	2000 kN	LCD digital, carga manual	320 mm (360 mm opc.)	A	B2-01-67-2000SA
2000SB	2000 kN	LCD digital, carga manual	340 mm (360 mm opc.)	B	B2-01-67-2000SB
3000SA	3000 kN	LCD digital, carga manual	340 mm (360 mm opc.)	A	B2-01-67-3000SA
3000SB	3000 kN	LCD digital, carga manual	340 mm (360 mm opc.)	B	B2-01-67-3000SB
2000UA	2000 kN	Manómetro UTS, carga manual	320 mm (360 mm opc.)	A	B2-01-67-2000UA
2000UB	2000 kN	Manómetro UTS, carga manual	340 mm (360 mm opc.)	B	B2-01-67-2000UB
3000UA	3000 kN	Manómetro UTS, carga manual	340 mm (360 mm opc.)	A	B2-01-67-3000UA
3000UB	3000 kN	Manómetro UTS, carga manual	340 mm (360 mm opc.)	B	B2-01-67-3000UB

Datos Técnicos

Capacidad2000kN
BastidorA
ControlAutomática PC táctil
Espacio320 mm (360 mm opc.)
Dimensiones900×400×1500 mm
Peso700 kg
Potencia2,0 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad2000kN
BastidorB
ControlAutomática PC táctil
Espacio340 mm (360 mm opc.)
Dimensiones1150×560×1500 mm
Peso800 kg
Potencia2,0 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad2000kN
BastidorD
ControlAutomática PC táctil, celda 0,5 %
Espacio360 mm (320 mm opc.)
Dimensiones1070×500×1260 mm
Peso1100 kg
Potencia2,0 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad3000kN
BastidorA
ControlAutomática PC táctil
Espacio340 mm (360 mm opc.)
Dimensiones960×490×1500 mm
Peso950 kg
Potencia2,0 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad3000kN
BastidorB
ControlAutomática PC táctil
Espacio340 mm (360 mm opc.)
Dimensiones1200×720×1800 mm
Peso1050 kg
Potencia2,0 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad3000kN
BastidorD
ControlAutomática PC táctil, celda 0,5 %
Espacio360 mm (320 mm opc.)
Dimensiones-
Peso—
Potencia2,0 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad2000kN
BastidorA
ControlLCD digital, carga manual
Espacio320 mm (360 mm opc.)
Dimensiones950×425×1350 mm
Peso650 kg
Potencia1,1 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad2000kN
BastidorB
ControlLCD digital, carga manual
Espacio340 mm (360 mm opc.)
Dimensiones1050×425×1350 mm
Peso750 kg
Potencia1,1 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad3000kN
BastidorA
ControlLCD digital, carga manual
Espacio340 mm (360 mm opc.)
Dimensiones1000×500×1500 mm
Peso900 kg
Potencia1,5 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad3000kN
BastidorB
ControlLCD digital, carga manual
Espacio340 mm (360 mm opc.)
Dimensiones1100×500×1500 mm
Peso1000 kg
Potencia1,5 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad2000kN
BastidorA
ControlManómetro UTS, carga manual
Espacio320 mm (360 mm opc.)
Dimensiones950×425×1350 mm
Peso650 kg
Potencia1,1 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad2000kN
BastidorB
ControlManómetro UTS, carga manual
Espacio340 mm (360 mm opc.)
Dimensiones1050×425×1350 mm
Peso750 kg
Potencia1,1 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad3000kN
BastidorA
ControlManómetro UTS, carga manual
Espacio340 mm (360 mm opc.)
Dimensiones1000×500×1500 mm
Peso900 kg
Potencia1,5 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Capacidad3000kN
BastidorB
ControlManómetro UTS, carga manual
Espacio340 mm (360 mm opc.)
Dimensiones1100×500×1500 mm
Peso1000 kg
Potencia1,5 kW, 220 V 50 Hz
CompatibilidadCubos 50/100/150/200 mm; Cilindros Ø75–160×150–320 mm

Serie H — Control automático PC

Parámetro	B2-01-67-2000HA 2000 kN	B2-01-67-2000HB 2000 kN	B2-01-67-2000HD 2000 kN	B2-01-67-3000HA 3000 kN	B2-01-67-3000HB 3000 kN	B2-01-67-3000HD 3000 kN
Capacidad	2000 kN	2000 kN	2000 kN	3000 kN	3000 kN	3000 kN
Bastidor	A	B	D	A	B	D
Precisión	Nivel 1	Nivel 1	Nivel 0,5	Nivel 1	Nivel 1	Nivel 0,5
Espacio compresión	320 mm (360 mm opc.)	340 mm (360 mm opc.)	360 mm (320 mm opc.)	340 mm (360 mm opc.)	340 mm (360 mm opc.)	360 mm (320 mm opc.)
Carrera pistón	150 mm	80 mm	150 mm	80 mm	80 mm	150 mm
Platos	300×250 mm	Ø300 mm	Ø300 mm	360×285 mm	Ø300 mm	Ø300 mm
Dimensiones (L×A×H)	900×400×1500 mm	1150×560×1500 mm	1070×500×1260 mm	960×490×1500 mm	1200×720×1800 mm	—
Potencia / tensión	2,0 kW, 220 V 50 Hz	2,0 kW, 220 V 50 Hz	2,0 kW, 220 V 50 Hz	2,0 kW, 220 V 50 Hz	2,0 kW, 220 V 50 Hz	2,0 kW, 220 V 50 Hz
Peso	700 kg	800 kg	1100 kg	950 kg	1050 kg	—
Probetas cúbicas	50/100/150/200 mm	50/100/150/200 mm	50/100/150/200 mm	50/100/150/200 mm	50/100/150/200 mm	50/100/150/200 mm
Probetas cilíndricas	Ø75–160×150–320 mm	Ø75–160×150–320 mm	Ø75–160×150–320 mm	Ø75–160×150–320 mm	Ø75–160×150–320 mm	Ø75–160×150–320 mm
Ensayo	Compresión / flexión	Compresión / flexión	Compresión / flexión	Compresión / flexión	Compresión / flexión	Compresión / flexión
Tipo de control	Automática PC táctil	Automática PC táctil	Automática PC táctil, celda 0,5 %	Automática PC táctil	Automática PC táctil	Automática PC táctil, celda 0,5 %
Normas	EN 12390‑4, ASTM C39, AASHTO T22	EN 12390‑4, ASTM C39, AASHTO T22	EN 12390‑4, ASTM C39, AASHTO T22	EN 12390‑4, ASTM C39, AASHTO T22	EN 12390‑4, ASTM C39, AASHTO T22	EN 12390‑4, ASTM C39, AASHTO T22

Serie S — Digital LCD

Parámetro	B2-01-67-2000SA 2000 kN	B2-01-67-2000SB 2000 kN	B2-01-67-3000SA 3000 kN	B2-01-67-3000SB 3000 kN
Capacidad	2000 kN	2000 kN	3000 kN	3000 kN
Bastidor	A	B	A	B
Precisión	Nivel 1	Nivel 1	Nivel 1	Nivel 1
Espacio compresión	320 mm (360 mm opc.)	340 mm (360 mm opc.)	340 mm (360 mm opc.)	340 mm (360 mm opc.)
Carrera pistón	150 mm	80 mm	80 mm	80 mm
Platos	300×250 mm	300×300 mm	360×285 mm	300×300 mm
Dimensiones (L×A×H)	950×425×1350 mm	1050×425×1350 mm	1000×500×1500 mm	1100×500×1500 mm
Potencia / tensión	1,1 kW, 220 V 50 Hz	1,1 kW, 220 V 50 Hz	1,5 kW, 220 V 50 Hz	1,5 kW, 220 V 50 Hz
Peso	650 kg	750 kg	900 kg	1000 kg
Probetas cúbicas	50/100/150/200 mm	50/100/150/200 mm	50/100/150/200 mm	50/100/150/200 mm
Probetas cilíndricas	Ø75–160×150–320 mm	Ø75–160×150–320 mm	Ø75–160×150–320 mm	Ø75–160×150–320 mm
Ensayo	Compresión	Compresión	Compresión	Compresión
Tipo de control	LCD digital, carga manual	LCD digital, carga manual	LCD digital, carga manual	LCD digital, carga manual
Normas	EN 12390‑4, ASTM C39, AASHTO T22	EN 12390‑4, ASTM C39, AASHTO T22	EN 12390‑4, ASTM C39, AASHTO T22	EN 12390‑4, ASTM C39, AASHTO T22

Serie U — Manómetro UTS

Parámetro	B2-01-67-2000UA 2000 kN	B2-01-67-2000UB 2000 kN	B2-01-67-3000UA 3000 kN	B2-01-67-3000UB 3000 kN
Capacidad	2000 kN	2000 kN	3000 kN	3000 kN
Bastidor	A	B	A	B
Precisión	Nivel 1	Nivel 1	Nivel 1	Nivel 1
Espacio compresión	320 mm (360 mm opc.)	340 mm (360 mm opc.)	340 mm (360 mm opc.)	340 mm (360 mm opc.)
Carrera pistón	150 mm	80 mm	80 mm	80 mm
Platos	300×250 mm	300×300 mm	360×285 mm	300×300 mm
Dimensiones (L×A×H)	950×425×1350 mm	1050×425×1350 mm	1000×500×1500 mm	1100×500×1500 mm
Potencia / tensión	1,1 kW, 220 V 50 Hz	1,1 kW, 220 V 50 Hz	1,5 kW, 220 V 50 Hz	1,5 kW, 220 V 50 Hz
Peso	650 kg	750 kg	900 kg	1000 kg
Probetas cúbicas	50/100/150/200 mm	50/100/150/200 mm	50/100/150/200 mm	50/100/150/200 mm
Probetas cilíndricas	Ø75–160×150–320 mm	Ø75–160×150–320 mm	Ø75–160×150–320 mm	Ø75–160×150–320 mm
Ensayo	Compresión	Compresión	Compresión	Compresión
Tipo de control	Manómetro UTS, carga manual	Manómetro UTS, carga manual	Manómetro UTS, carga manual	Manómetro UTS, carga manual
Normas	BS EN 12390 Anexo A; BS EN 12390 Clase 1; BS 1881‑115A; AS 1012; ASTM E4; AS 2193	BS EN 12390 Anexo A; BS EN 12390 Clase 1; BS 1881‑115A; AS 1012; ASTM E4; AS 2193	BS EN 12390 Anexo A; BS EN 12390 Clase 1; BS 1881‑115A; AS 1012; ASTM E4; AS 2193	BS EN 12390 Anexo A; BS EN 12390 Clase 1; BS 1881‑115A; AS 1012; ASTM E4; AS 2193

Aplicaciones principales

Plantas de prefabricados y hormigón: Control de resistencias en producción diaria y recepción de materiales.
Laboratorios de control de calidad: Ensayos acreditados con registros automáticos y trazables.
Universidades y centros de investigación: Programas de docencia e I+D en materiales cementicios.
Entidades certificadoras: Validación de probetas para infraestructura y obras civiles conforme normas internacionales.
