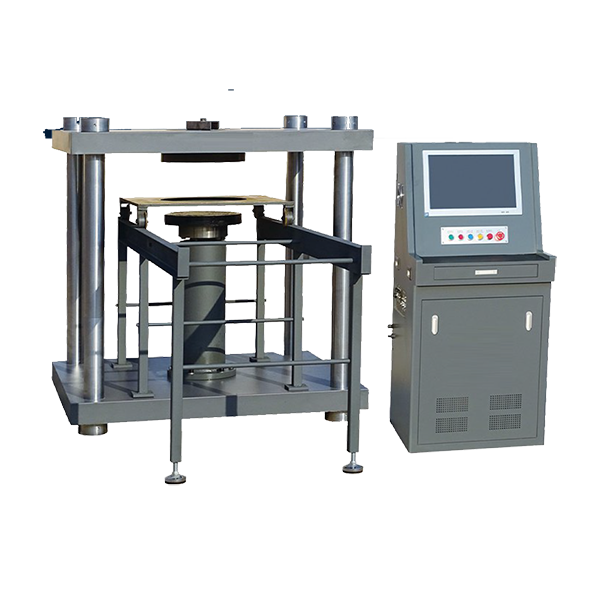

La
maquina de ensayo de tapas de alcantarilla es accionada por cilindro
servo-hidráulico, tecnología de control servo electrohidráulico,
recopilación y procesamiento de datos por computadora, control de lazo
cerrado y deteccion automatica de equipos de ensayo de materiales de alta
precisión. Consta de bastidor de ensayo, fuente de aceite (fuente de
energía hidráulica), sistema de medición y control, y accesorios de
prueba.
Esta
La máquina tiene estructura de bastidor de cuatro columnas, el cilindro de
aceite principal, la estructura principal consta de base, cilindro de
aceite, pistón, sensor de carga, postes de luz, vigas y otros componentes.
Esta
máquina utiliza cilindros de aceite de doble efecto alto sellado, alta
eficiencia y gran durabilidad.
El
El diseño de esta máquina ha considerado completamente la belleza,
conveniencia y seguridad, por ejemplo: estructura del bastidor principal
con mecanizado de precisión de hierro fundido nodular, rigidez y buena
estabilidad. La altura de la mesa de trabajo es de 200 mm, conveniente para
Saque la pieza de prueba de cubierta de pozo. Acabado cromado de barra
lisa, hermosa, a prueba de óxido.
Componentes
de carga para sensor de carga de alta precisión, el sensor de rodamiento
unidireccional. Es el elemento clave de la fuerza de prueba. La señal
eléctrica cuando se ejerce la fuerza es recopilada y procesada por
software de medición y control por computadora. El sensor tiene alta
precisión, buena repetibilidad y estabilidad a largo plazo.
Esta
Máquina equipada con sensor de deformación de alta precisión tiene función.
de ajuste de altura, usando sensores que cubren el índice de deformación
residual, la altura se puede ajustar mediante volante manual, cubre varios
lugares centrales, proporciona mediciones efectivas precisas. El sensor se
Caracterizado por alta precisión y resolución, fuerte resistencia.
antisísmica y buena repetibilidad.
Especificaciones técnicas:
Parámetro
B-01-67-0009.1
B-01-67-0009.2
Capacidad
600KN
1000KN
Estándar de calibración
CLASE 1
CLASE 1
Rango de fuerza
1% - 100%FS
1% - 100%FS
Precisión de fuerza
±1% de lectura
±1% de lectura
Rango de deformación
1% - 100%FS
1% - 100%FS
Precisión de deformación
±1% de lectura
±1% de lectura
Resolución de deformación
0,001 mm
0,001 mm
Espacio máximo de compresión
400mm
400mm
Distancia entre columnas
1010mm
1010mm
Carrera del pistón
400mm
400mm
Velocidad máx. del pistón
120 mm/min
80 mm/min
Tamaño platos compresión superiores
Φ250mm
Φ300mm
Tamaño platos compresión inferiores
Φ356mm
Φ356mm
Dimensión del bastidor
1220×1050×1900 mm
1420×1250×1920 mm
Dimensiones de la caja de control
800×600×1600 mm
800×600×1600 mm
Peso del bastidor
2500 kg
3000 kg
Caja de control de peso
300 kg
300 kg
Potencia
Monofásica, CA 220 V, 50 Hz, 2,3 kW
Monofásica, CA 220 V, 50 Hz, 2,3 kW
