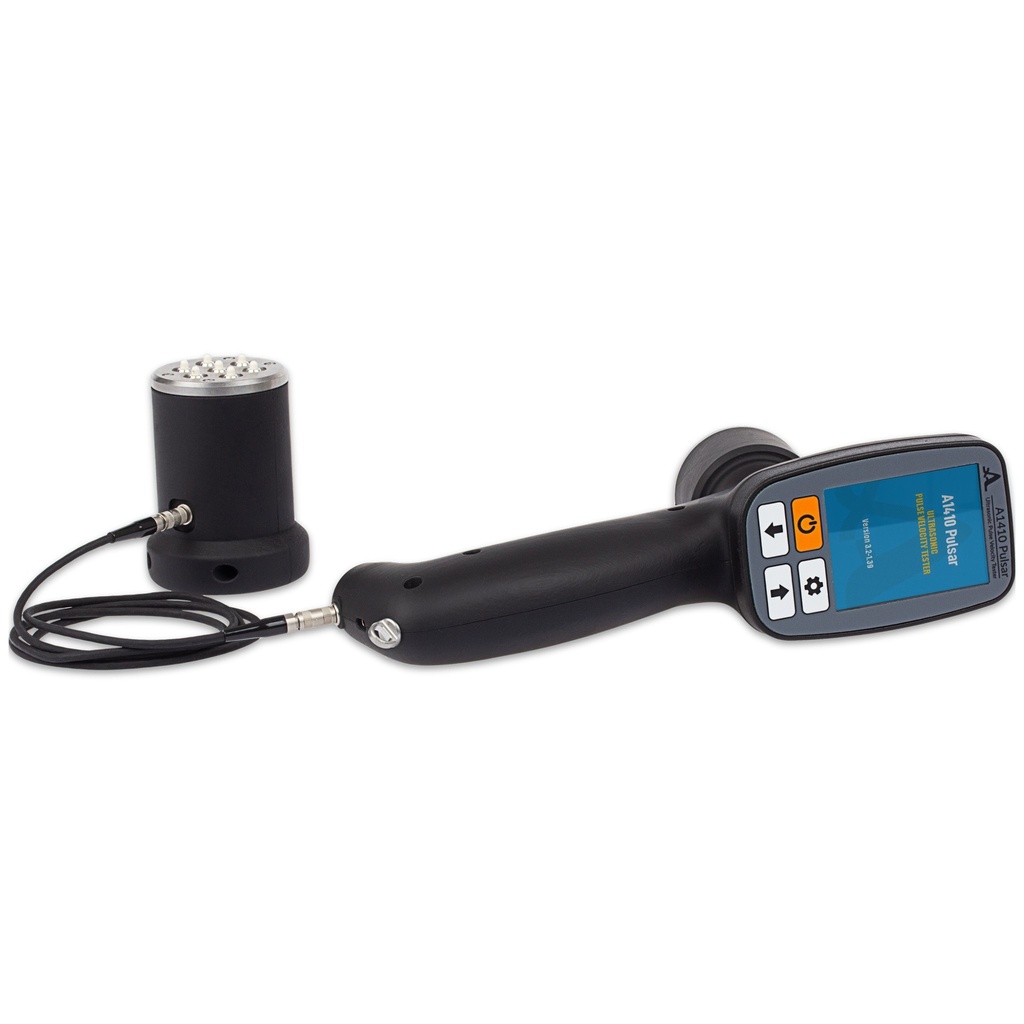

Pulsar Dispositivo para medir la velocidad del pulso ultrasónico (UPV) de las ondas de estrés longitudinal que se propagan dentro del concreto.
Probador de velocidad ultrasónica.
Descripción En contraste con los instrumentos de velocidad de pulso tradicionales, el pulsar incorpora dos matrices de antena, cada una con un conjunto de 7 transductores de contacto de punto seco (DPC), para trabajar sin un material de acoplamiento (grasa o gel).
Las antenas se ponen en contacto con la superficie del objeto de prueba directamente, lo que permite hacer que las mediciones sean mucho más rápidas.
La antena receptora se fija a la unidad electrónica, mientras que la antena de transmisión está conectada por un cable de 3 metros.
Probador de velocidad ultrasónica.
Aplicaciones Evaluación de la uniformidad concreta Localización de vacíos internos y grietas Estimación de la extensión y gravedad del deterioro Estimación del concreto dañado por la profundidad del fuego Evaluación del daño a las muestras de prueba durante las pruebas de durabilidad (congelación y descongelación, ataque de sulfato, reacción álcali-silica) Estimación de la profundidad de las grietas de apertura de la superficie Estimación de la fuerza de la edad temprana (con correlación específica del proyecto/mezcla) Evaluación de la condición o propiedades elásticas de materiales sólidos como rocas, ladrillos o compuestos.
Probador de velocidad ultrasónica.
Especificaciones Antenas con una variedad de 7 transductores de ondas longitudinales sin amortiguación de 7 puntos secos La forma de onda de señal se puede mostrar Frecuencia de funcionamiento: 50 kHz Batería recargable con 16 horas de vida Pantalla LCD de 8 ", 320 × 240 Transferencia de datos a la computadora a través de USB Rango de medición del tiempo de tránsito: 0.1 a 10,000 μs Rango de medición de velocidad de pulso: 1,000 a 15,000 m/s Tiempo de tránsito (t) Precisión de medición: ± (0.02 ∙ t + 0.1) μs Resolución: 0.1 μs (tiempo de tránsito), 10 m/s (velocidad de pulso) Distancia máxima a la medida: 2.500 mm Función de control de ganancia automática (AGC).
Capacidad de almacenamiento: 50,000 resultados Unidades métricas y de pulgada Peso del instrumento: 420 g Dimensiones del instrumento: 230 x 125 x 65 mm Condiciones de funcionamiento: Temperatura: -10 a 50 ° C, Rh ≤ 95 % Probador de velocidad ultrasónica.
Lista de partes Números de pedido de pulsar (PUL-000) TEM Orden # Unidad electrónica de mano, Pulsar A1410, con estuche de transporte Pul-1001 Matriz de antena transmisor con transductores de 7 dpc, onda longitudinal PUL-1002 Cable Lemo-Lemo, 3 m PUL-1003 Cable de cargador y USB para la conexión a la PC Pul-1004 Muestra de referencia con certificado de calibración PUL-1005 Manual de usuario Pul-1006 .
Descargas Hoja de datos técnica Normas ASTM C597: "Método de prueba estándar para la velocidad del pulso a través del concreto" ASTM E494: "Práctica estándar para medir la velocidad ultrasónica en los materiales" EN 12504-4 : "Prueba de concreto.
