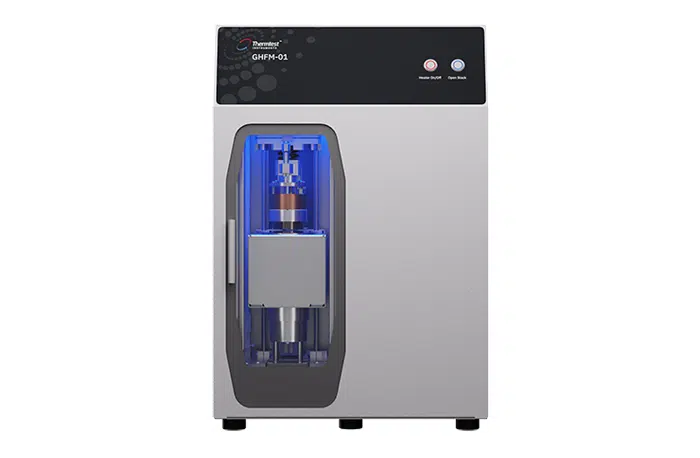

Medidor de flujo de calor protegido (GHFM-01) El medidor de flujo de calor protegido (GHFM-01) sigue ASTM E1530-19 Para probar la resistencia térmica y la conductividad térmica de los sólidos, como metales, polímeros, compuestos y pegar de -20 ° C a 310 ° C.
La pila de pruebas patentadas de Thermtest reemplaza el movimiento neumático tradicional con control de motor avanzado, lo que permite el control automatizado del espesor de prueba, la fuerza o la presión aplicada.
Características El GHFM-01 avanzado es una medición primaria de la resistencia térmica: conductividad térmica para sólidos, como metales, polímeros, compuestos y pasta.
Específicamente, el cálculo de la conductividad térmica a partir de la medición de la resistencia térmica es el método más preciso para probar la verdadera conductividad térmica de los materiales heterogéneos.
La medición en estado estacionario de la resistencia térmica representa el grosor de muestra completo y las propiedades de transferencia de calor maduros.
Según el método, la muestra se somete a un gradiente de temperatura de espesor en estado estacionario.
La conductividad térmica de la muestra se obtiene midiendo la diferencia de temperatura a través de ella y una temperatura adicional.
La pila de pruebas está formada por un calentador (placa superior, con sensor de temperatura integrado y disipador de calor) placa más lenta con sensor de temperatura integrado a cada lado de la muestra.
Se colocan sensores de temperatura adicionales cerca de la superficie superior e inferior de la muestra.
Una vez que se alcanza la temperatura de estado estable en la muestra, se puede aplicar la ecuación de la ley de Fourier.
La relación r S (metro 2 • k/w), igual al grosor de la muestra, d (m) a su conductividad térmica, λ (w/m • k), se puede obtener a partir de las temperaturas medidas: La ecuación anterior es de forma lineal y es la ecuación de trabajo del instrumento.
Constantes f (m 2 • K/W) y R intencionalmente (metro 2 • K/W), se puede obtener mediante la calibración del instrumento.
