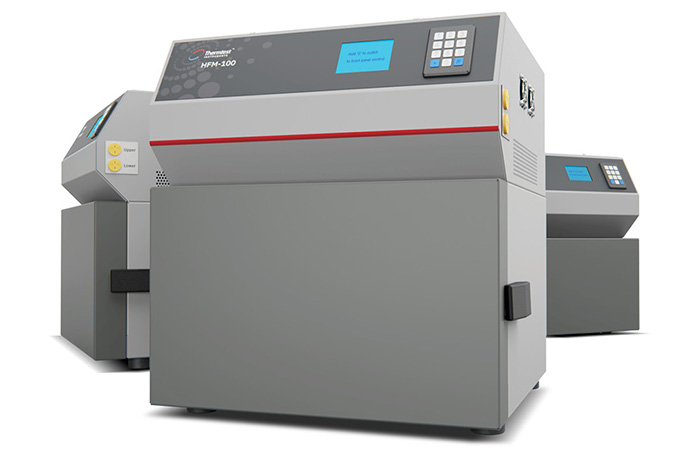

Medidor de flujo de calor (HFM-100 HT/HFM-100/HFM-50) El medidor de flujo de calor es una técnica fácil de usar para medir la resistencia térmica y la conductividad térmica de los productos de aislamiento, Materiales de construcción, embalaje y ensamblajes.
Nuestra serie HFM fue diseñada y diseñada para combinar la mayor precisión, La repetibilidad, el rango de temperatura más amplio y el rendimiento líder de la industria, todo a un valor excepcional.
La serie HFM de segunda generación cumple con los rigurosos estándares internacionales como ASTM C518, ASTM C1784, ISO 8301, JIS A1412, EN 12667 y 12664.
Características Los instrumentos HFM-100 / HFM-100 HT / HFM-50 de segunda generación son una excelente opción al hacer mediciones de conductividad térmica en estado estacionario de muestras como productos de aislamiento y materiales de construcción.
Hemos diseñado rigurosamente el medidor de flujo de calor (HFM) para cumplir con los requisitos de los estándares internacionales, incluidos ASTM C518, ASTM C1784, ISO 8301, JIS A1412, EN 12667 y EN 12664.
La operación de HFM es sencilla: una muestra está posicionada entre dos placas de calefacción y enfriamiento.
La placa superior, alimentada por motores paso a paso colocados en cada esquina, baja para contactar la parte superior de la muestra.
El contacto de la placa con la muestra de prueba está controlado por una presión aplicada estándar, o por un grosor de la muestra definido por el usuario.
Los motores paso a paso están controlados por codificadores ópticos individuales para la medición del grosor de la muestra (L), al 0.05 mm más cercano (0.0019 pulgadas).
La lógica integrada entre los motores paso a paso permite que la placa superior detecte y ajuste para muestras con variaciones de superficie, optimización de la placa - contacto de muestras para mediciones.
Un sensor de flujo de calor se integra en cada placa y se usa para monitorear el flujo de calor (q/a), generado debido a la diferencia de temperatura (ΔT) entre la placa superior e inferior a intervalos regulares, hasta que se observa flujo de calor en estado estable.
El flujo de calor compuesto se usa para medir la resistencia térmica (R) y calcular la conductividad térmica (λ) de acuerdo con la ley de Fourier.
