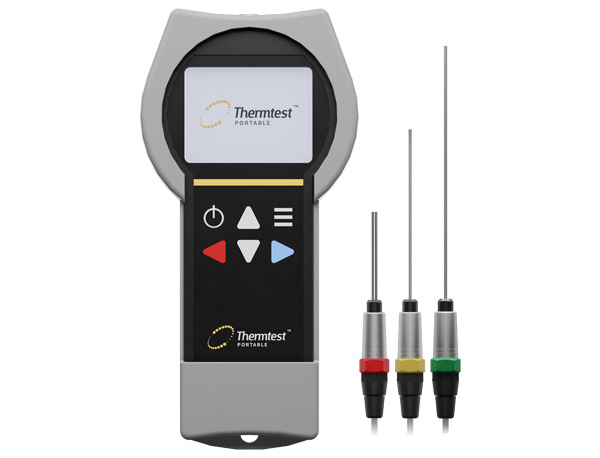

Fuente de línea transitoria (TLS-100) medidor de conductividad térmica del suelo Especificación Método TLS-100 (incluido) TLS-50 TLS-150 TLS-100 VCP Materiales Suelo, sólidos, pastas y polvos Roca, concreto y polímeros Suelo, sólidos, pastas y polvos Suelo, sólidos, pastas y polvos Conductividad térmica (w/m · k) 0.1 a 5 0.3 a 5 0.1 a 3 N / A Resistividad térmica (MK/W) 0.2 a 10 0.2 a 3.3 0.3 a 10 N / A Calor volumétrico específico (MJ/m3k) N / A N / A N / A Hasta 2.5 Tamaño de muestra más pequeño (mm) 100 longitud, 50 diámetro 50 longitud, 50 diámetro 150 longitud, 50 diámetro 100 longitud, 50 diámetro Tamaño de muestra más grande (mm) Ilimitado Ilimitado Ilimitado Ilimitado Tiempo de prueba (minutos) 3 3 3 N / A Precisión (conductividad térmica) 5% 5% 5% 15%* Repetibilidad (conductividad térmica) 2% 2% 2% 2% Rango de temperatura (° C) -40 a 100 -40 a 100 -40 a 100 -40 a 100 Estándar ASTM D5334-22A, IEEE 442-1981 N / A ASTM D5334-14, IEEE 442-2017 N / A * Calor específico Sensores de prueba Sensor estándar de 100 mm Cada TLS-100 viene equipado con el sensor estándar de 100 mm para probar el suelo, materiales blandos, polímeros y materiales fáciles de perforar.
El sensor de la aguja se inserta completamente en una muestra isotérmica y se realiza una medición con el botón.
Después de 180 segundos, los resultados se muestran para la conductividad térmica y la resistividad térmica.
Los resultados guardados también se pueden exportar a una computadora, a través de un conveniente software de utilidad y conexión USB.
Las curvas de secado térmico del suelo se pueden preparar midiendo la conductividad térmica de una muestra con diferentes contenidos de humedad, a medida que la muestra se seca por la saturación.
El enfoque de secado típico implica calentar el suelo a una temperatura elevada.
La muestra se elimina, pesa y se mide para conductividad térmica a diferentes intervalos de tiempo, hasta que se seca por completo.
Sensor estándar de 50 mm El sensor de 50 mm fue diseñado para probar muestras duras, como roca y concreto.
La perforación del orificio requerido de 4 mm de diámetro x 50 mm en muestras rígidas es fácil con la broca de mampostería provista.
Al probar muestras duras, se usa una grasa de contacto térmico para mejorar el contacto entre el sensor y la muestra.
Sensor estándar de 150 mm El sensor opcional de 150 mm se usa para pruebas en el labor y en el campo de los materiales de suelo y blandos de acuerdo con IEEE 442-2017.
La aguja se inserta completamente en una muestra isotérmica y la medición se realiza con la presentación de un botón.
