Fuente de plano transitorio (TPS-3) Una fuente de plano transitorio (TPS-3) para probar la conductividad térmica, la difusividad térmica y el calor específico de sólidos, pastas y polvos para clientes con un presupuesto limitado.
Mejor para Sólidos, polvos y pastas Fuente de plano transitorio Método de prueba 10 ° C a 80 ° C Temperatura Rango Características Diseñamos la fuente del plano transitorio (TPS-3) para probar la conductividad térmica, la difusividad térmica y el calor específico de sólidos, pastas y polvos para clientes con un presupuesto limitado.

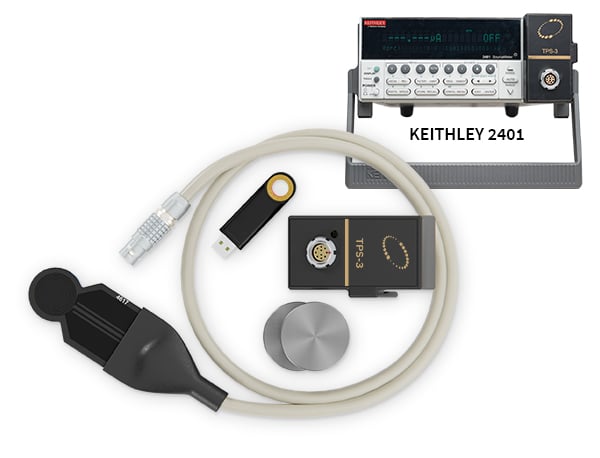

El TPS-3 incluye el sensor y el software TPS estándar para su uso en combinación con el medidor de origen Keithley 2400/2401.
El TPS-3 se puede ofrecer como un paquete con un medidor Keithley o para usar por su cuenta.
La teoría básica es que el sensor, que se coloca entre dos piezas de la misma muestra, está conectado eléctricamente a una fuente de alimentación y un circuito de detección.
Una corriente pasa a través del sensor y crea un aumento en la temperatura registrada con el tiempo.
El calor generado se difunde en la muestra a una velocidad que depende de las características de transporte térmico del material.
Conductividad térmica, difusividad térmica y calor volumétrico específico Portátil, económico y preciso Sólidos, pastas y polvos Sin agente de calibración o contacto Especificación Materiales Sólidos, pastas y polvos Conductividad térmica 0.03 a 70 (w/m • k) Properitas adicionales Difusividad térmica y calor específico Diámetro del sensor (mm) 20 Tamaño de muestra más pequeño (mm) 40 diámetro x 5 longitud Tamaño de muestra más grande Ilimitado Tiempo de prueba (segundos) 10 a 160 Precisión (conductividad térmica) 5% Repetibilidad (conductividad térmica) 2% Rango de temperatura (° C) 10 a 80 Sensores y aplicaciones de prueba Sensor TPS estándar Sensor de doble espiral TPS estándar de 20 mm de diámetro (modelo 46171).
Conductividad térmica del aislamiento La medición de temperatura ambiente de NIST EPS 1453 fue de 0.032 W/m · K, RSD 0.65%, en comparación con el valor esperado de 0.0332 W/M · K.
Precisión del 3.6%.
Conductividad térmica del vidrio La medición de la temperatura ambiente del vidrio Pyrex fue de 1.17 W/m · K, RSD 1.5%, en comparación con el valor esperado de 1.15 W/m · K.
Precisión del 1.7%.
