Las entradas del WiFiScope WS6 DIFF y del Handyscope HS6 DIFF son diferenciales. Un atenuador estndar o una sonda de osciloscopio atenuadora solo tiene atenuación en una ruta de señal, pero la entrada diferencial requiere atenuación en ambas rutas de señal. Por lo tanto, un atenuador estndar no se puede usar sin introducir errores de medicamento.
Consulte la galería de imágenes para ver el desajuste con atenuador de terminación única.

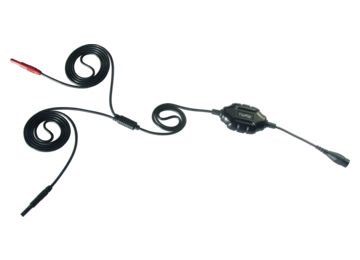

En su lugar, se requiere un atenuador diferencial como el TP-DA25, que tiene atenuación en ambas rutas de sellado.
Consulte la galería de imágenes para ver el ajuste con atenuador diferencial.
El especialmente diseñado Atenuador diferencial TP-DA25 tiene una alta La relación de Rechazo de Modo Común (CMRR), es muy insensible a las señales de interferencia externas. Los dos extremos se pueden colocar a más de dos metros de distancia, recogiendo muy poca interferencia. La interferencia externa se suprime muy bien gracias a la construcción especial del Atenuador diferencial TP-DA25. Medir entre dos puntos distantes ahora es posible.
