Atenuación Seleccionable:Cambie fácilmente entre atenuación 1:1 y 1:10 para una máxima flexibilidad en sus mediciones.
Ancho de Banda de 250 MHz:Ideal para mediciones de alta frecuencia en una amplia variedad de aplicaciones electronicas.
Construcción Modular:Facilita el reemplazo de piezas en el campo, asegurando una larga vida útil y un mantenimiento. sencillo.
Descripción General
La Sonda de Osciloscopio 1:1-1:10 - HP-3250I es una sonda pasiva de alta impedancia seleccionable 1:1-1:10 con un ancho de banda de 250 MHz (en modo 1:10), diseñada y calibrada para su uso en osciloscopios con una impedancia de entrada de 1 MΩ en paralelo con 20 pF. Sin embargo, puede ser compensado para su uso con un osciloscopio que tenga una capacitancia de entrada de 10 a 30 pF.
La sonda de osciloscopio incorpora un interruptor deslizante de dos posiciones en el cabezal que selecciona la atenuación de X1 o X10. La construcción modular facilita el reemplazo sencillo de las partes principales en el campo.

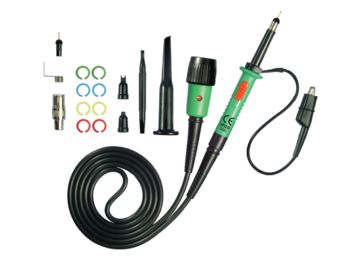

Contenido del paquete
Sonda de Osciloscopio 1:1-1:10 - HP-3250I
Gancho con recurso
Cable de tierra
Punta aislante
Punta para CI
Punta de medicina
Adaptador BNC (macho)
Punta de tierra con resort
Anillos de codificación por color
Datos Técnicos
Característica
1:1
1:10
Tensión máxima. de entrada
300 V CAT I / 150 V CAT II
600 V CAT I / 300 V CAT II
Resistencia de entrada
1 MΩ (con osciloscopio)
10 MΩ (con osciloscopio)
Capacitancia de entrada
56 pF + cap. osciloscopio
Aprox. 13 pF
Ancho de banda
CC a 6 MHz
CC a 250 MHz
Tiempo de subida
58 ns
1.4 ns
Rango de compensación
-
10 a 30 pF
Longitud del cable
1.2 m
Seguridad
Cumple con EN61010-031 CAT II
