Medicina de alta tensión:Capacidad para medir tensiones de hasta 1500 Vrms CAT II, ideal para electrónica de potencia.
Ancho de Banda de 250 MHz:Permite la visualización precisa de señales de alta frecuencia sin distorsión.
Baja Capacitancia de Entrada:Con aproximadamente 5.5 pF, minimiza el efecto de carga en el circuito bajo prueba.
Descripción General

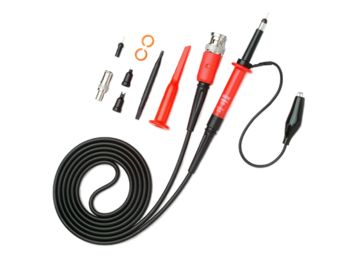

La Sonda de Osciloscopio 1:100 - HP-9258 es una sonda de alta impedancia pasiva de baja capacitancia de entrada y alta tensión 1:100 con un ancho de banda de 250 MHz, diseñada y calibrada para su uso en osciloscopios con una impedancia de entrada de 1 MΩ en paralelo con 20 pF. Sin embargo, puede ser compensado para su uso con osciloscopios que tengan una capacitancia de entrada de 10 a 35 pF.
La construcción modular facilita el reemplazo sencillo de las partes principales en el campo.
Contenido del paquete
Sonda de Osciloscopio 1:100 - HP-9258
Gancho con resorte
Cable de tierra
Punta aislante
Punta para CI
Herramienta de ajuste
Punta de medicina
Adaptador BNC (macho)
Datos Técnicos
Característica
Valor
Relación de atenuación
100:1
Tensión máxima. de entrada
1500 Vrms CAT II (2000 V CC + pico CA), disminuye con la frecuencia
Resistencia de entrada
99 MΩ más 1 MΩ de la impedancia del osciloscopio
Capacitancia de entrada
Aprox. 5.5 pF
Ancho de banda
CC a 250 MHz
Tiempo de subida
1.4 ns
Rango de compensación
10 a 35 pF
Longitud del cable
1.3 m
Seguridad
Cumple con EN61010-031 CAT II
