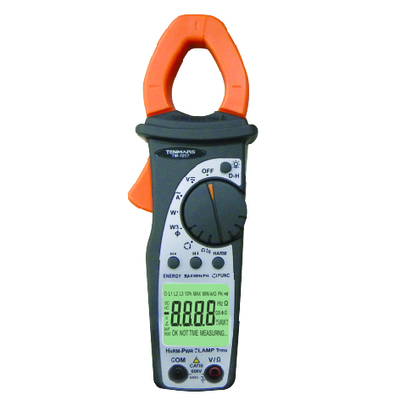

Tenmars TM-1017 400A True-RMS AC Power Pinza Medidor + Phase Rotacion
Descripción e commerce
Tenmars TM-1017 400A True-RMS AC Power Pinza Medidor + Phase Rotacion. Descripción general TM-1017 400A Medidor de abrazadera de potencia de AC verdadero-RMS+ FASE Este aparato se ajusta al estándar de seguridad EN 61010 Aplicaciones Aplicación Se puede utilizar para mediciones de corriente. Características Características El aparato puede realizar las siguientes mediciones: Voltaje de CA (V AC ) con el modo de conversión TRMS.
- Descripción general TM
- 1017 400A Medidor de abrazadera de potencia de AC verdadero
- RMS+ FASE Este aparato se ajusta al estándar de seguridad EN 61010 Aplicaciones Aplicación Se puede utilizar para mediciones de corriente en instalaciones de la categoría de voltaje III de hasta 600 V (voltaje entre fase
SKU: TM-1017
Descripción general
TM-1017 400A Medidor de abrazadera de potencia de AC verdadero-RMS+ FASE
Este aparato se ajusta al estándar de seguridad EN 61010
Aplicaciones
Aplicación
Se puede utilizar para mediciones de corriente en instalaciones de la categoría de voltaje III de hasta 600 V (voltaje entre fase y tierra) y para mediciones de voltaje y frecuencia en las instalaciones de la categoría de voltaje III hasta 600 V (voltaje entre terminales y entre fase y tierra).
Características
Características
El aparato puede realizar las siguientes mediciones:
-
Voltaje de CA (VAC) con el modo de conversión TRMS.
-
Voltaje DC (VDC).
-
Actual de CA (iAC) con el modo de conversión TRMS.
-
Voltaje de CA armónico (de DC a 24h componentes)
-
Corriente de CA armónico (de 1st a 24th componentes).
-
Frecuencia con cables de prueba de entrada.
-
Frecuencia con Jaws de abrazadera.
-
Resistencia.
-
Prueba de continuidad.
-
Rotación de FASE con solo un cable de prueba.
-
Medida activa, reactiva, aparente de potencia y factor de potencia en los sistemas monofásicos.
-
Medida activa, reactiva, aparente de potencia y factor de potencia en sistemas trifásicos equilibrados.
-
Mediciones de energía activas, reactivas y aparentes en sistemas monofásicos.
-
Mediciones de energía activas, reactivas y aparentes en sistemas trifásicos equilibrados.
Especificaciones
Especificaciones
-
Mostrar:4 DGT LCD con una lectura máxima 9999 unidades más decimales y firma
-
Frecuencia de muestreo:64 muestras en 20 ms
-
Modo de conversión:TRMS
-
Apertura de las mandíbulas: 30 mm
-
Tamaño del conductor máximo: 30 mm
-
Dimensión: 205 mm (l) x64 mm (w) x39 mm (h).
-
Peso: alrededor de 280 g. (Incluida la batería)
Especificaciones de características(23℃±5℃, below 75％RH )
|
DC Voltaje
|
|||
|
Rango
|
Resolución
|
Exactitud
|
Aporte impedancia
|
|
0 ~ 599.9V
|
0.1V
|
±(1.0%+3dgt)
|
1MΩ
|
|
AC Voltaje(TRMS)
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Aporte impedancia
|
|
|
40 ~ 200Hz
|
200 ~ 400Hz
|
|||
|
1.6 ~ 599.9V
|
0.1V
|
±(1.0%rdg+3dgt)
|
±(5.0%rdg+3dgt)
|
1MΩ
|
|
Max. Factor de cresta = 1.41
|
||||
|
Máx / min / avg / pico AC / DC Voltaje
|
||||
|
Función
|
Rango
|
Resolución
|
Exactitud
|
Tiempo de respuesta
|
|
Max, Min, AVG
|
10÷599.9V
|
0.1V
|
±(5.0%rdg+10dgt)
|
500 ms
|
|
CIMA
|
10÷ 850V
|
1V
|
±(5.0%rdg+10dgt)
|
1 m
|
|
Corriente de CA (TRMS)
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Protección contra sobrecarga
|
|
|
40÷200Hz
|
200÷400Hz
|
|||
|
0.0 ~ 399.9V
|
0.1a
|
±(1.0%rdg+3dgt)
|
±(5.0%rdg+3dgt)
|
600A RMS
|
|
Max. Factor de cresta = 2
|
||||
| MAX / MIN / AVG / PEAK AC Current | ||||
| Función | Rango | Resolución | Exactitud | Tiempo de respuesta |
| Max, Min, AVG | 1.0 ~ 399.9V | 0.1V | ±(5.0%rdg+10dgt) | 500 ms |
| CIMA | 10 ~ 800V | 1V |
±(5.0%rdg+10dgt)
|
1 m |
|
Prueba de resistencia y continuidad
|
|||
|
Rango
|
Resolución
|
Exactitud
|
Protección contra sobrecarga
|
|
0.0~499.9Ω
|
0.1Ω
|
±(1.0%RDG+5DGT)
|
600V AC/DC RMS
|
|
500~999Ω
|
1Ω
|
||
|
1000~1999Ω
|
3Ω
|
||
|
Instrument emits a buzzer for R<40Ω
|
|||
|
Frecuencia (con cables de prueba/ con mandíbulas)
|
|||
|
Rango
|
Resolución
|
Exactitud
|
Protección contra sobrecarga
|
|
40.0 ~ 399.9Hz
|
0.1Hz
|
±(0.5%RDG+1DGT)
|
600V RMS / 600A RMS
|
|
Voltaje range for frequency measure, with test leads: 0.5 - 600V, with jaws: 0.5 - 400V
|
|||
|
Voltaje y armónicos de corriente
|
||
|
Orden armónico
|
Resolución [V], [a]
|
Exactitud
|
|
1~15
|
0.1
|
±(10.0%RDG+5DGT)
|
|
16~25
|
0.1
|
±(15.0%RDG+5DGT)
|
|
ccuracy defined for: voltage≥1.6V, current≥2A
|
||
|
Power factor≥
|
||
|
Rango
|
Resolución
|
Exactitud
|
|
0.20~1.00
|
0.01
|
±3°
|
|
Accuracy defined for: sine wave, voltage 230 - 400V, current≥2A, freq. 50-60Hz
|
||
|
Potencia activa, potencia reactiva, potencia aparente
|
||
|
Rango
[kw], [permanecer], [kva] |
Resolución
[kw], [permanecer], [kva] |
Exactitud
|
|
0.00~99.99
|
0.01
|
±(3.5% RDG + 3DGT)
|
|
100.0~999.9
|
0.1
|
|
|
Accuracy defined for: sine wave, voltage 230- 400V, current≥1A, freq. 50-60Hz, Pf: 0.8i - 0.8c
|
||
|
Secuencia de fase y coincidencia de fase
|
|||
|
Rango
|
Rango de frecuencia
|
Impedancia de entrada
|
Sobrecarga
protección |
|
50 ~ 600V
|
40-69Hz
|
1MΩ
|
600V rms
|
|
Prueba de resistencia y continuidad máxima / min / AVG
|
|||
|
Rango
|
Resolución
|
Exactitud
|
Tiempo de respuesta
|
|
0.0~499.9Ω
|
0.1Ω
|
±(1.0%RDG+5DGT)
|
1s
|
|
500~999Ω
|
1Ω
|
||
|
1000~1999Ω
|
3Ω
|
||
|
Instrument emits a buzzer for R<40Ω
|
|||
|
Frecuencia máxima / min / avg (con cables de prueba / con mandíbulas)
|
|||
|
Rango
|
Resolución
|
Exactitud
|
Tiempo de respuesta
|
|
40.0 ~ 399.9Hz
|
0.1Hz
|
±(0.5%RDG+1DGT)
|
1s
|
|
Max∆f/∆t =0.5Hz/s
|
|||
|
Máximo / min / avg potencia activa,
Potencia reactiva, potencia aparente |
|||
|
Rango [KW], [Quarter], [KVA]
|
Resolución [KW], [izquierda], [KVA]
|
Exactitud
|
Tiempo de respuesta
|
|
0.1~99.99
|
0.01
|
±(3.5% RDG + 3DGT)
|
1s
|
|
100.0~999.9
|
0.1
|
||
|
Accuracy defined for: sine wave, voltage 230÷400V, current≥1A, freq. 50-60Hz, Pf: 0.8i÷0.8c
|
|||
|
Factor de potencia máximo / min / avg
|
|||
|
Rango
|
Resolución
|
Exactitud
|
Tiempo de respuesta
|
|
0.20~1.00
|
0.01
|
±3°
|
1s
|
|
Accuracy defined for: sine wave, voltage 230 - 400V, current≥2A, freq. 50-60Hz
|
|||
