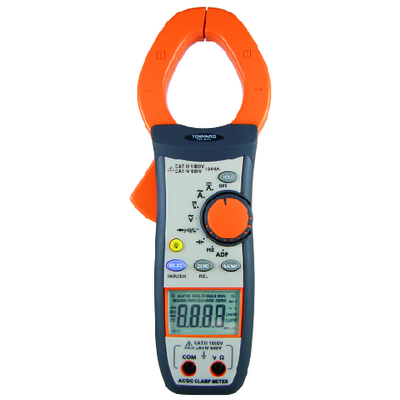

Tenmars TM-3014 AC/DC Pinza Medidor
Descripción e commerce
Tenmars TM-3014 AC/DC Pinza Medidor. Descripción general TM-3014 Medidor de abrazadera de AC/DC Este aparato se ajusta al estándar de seguridad EN 61010 Aplicaciones Solicitud Se puede utilizar para mediciones de corriente y voltaje en las instalaciones de. Características Características El aparato puede realizar las siguientes mediciones: Corriente de CA (IAC).
- Descripción general TM
- 3014 Medidor de abrazadera de AC/DC Este aparato se ajusta al estándar de seguridad EN 61010 Aplicaciones Solicitud Se puede utilizar para mediciones de corriente y voltaje en las instalaciones de la categoría de voltaje
- Voltaje de CA (VAC)
SKU: TM-3014
Descripción general
TM-3014 Medidor de abrazadera de AC/DC
Este aparato se ajusta al estándar de seguridad EN 61010
Aplicaciones
Solicitud
Se puede utilizar para mediciones de corriente y voltaje en las instalaciones de la categoría de voltaje de sobretensión CAT IV 600 V, CAT III hasta 1000 voltaje entre FASE y Tierra (instalaciones fijas) y para medidas de corriente hasta CAT III 1000V/1200A CATIV 600V/1200A.
Características
Características
El aparato puede realizar las siguientes mediciones:
-
Corriente de CA (IAC).
-
Voltaje de CA (VAC).
-
Voltaje CC (VDC).
-
Resistencia.
-
Prueba de continuidad.
-
Prueba de diodo.
Especificaciones
Presupuesto
-
Pantalla: 5/6 LCD con una lectura máxima 6600 unidades más señales de punto decimal.
-
Velocidad de muestreo: 2 veces/seg.
-
Modo de conversión: valor medio
-
Apertura de Jaws: 40 mm (TM-2012/2013) 50 mm
-
Dimensión: 266 mm (l) x93 mm (w) x47 mm (h).
-
Peso: aproximadamente 580 g. (Incluida la batería)
Especificaciones de características(23℃±5℃, below 75％RH )
|
Corriente de DC
|
|||
|
Rango
|
Resolución
|
Exactitud
|
Protección contra sobrecarga
|
|
660a
|
0.1a
|
±(1.5%+5)
|
1200A RMS
(60 segundos) |
|
1200A
|
1A
|
±(2.0%+5)
|
|
|
Corriente de CA
|
|||
|
Rango
|
Resolución
|
Exactitud
(50 ~ 60 Hz) |
Protección contra sobrecarga
|
|
660a
|
0.1a
|
±(1.5%+10)
|
1200A RMS
(60 segundos) |
|
1200A
|
1A
|
±(1.5%+5)
|
|
|
Voltaje de DC
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Aporte impedancia
|
SobrecargaProtección
|
|
6.6V
|
1 mv
|
±(0.5%rdg+3 dgt)
|
11MΩ
|
DC 1000V
AC750VRMS
|
|
66V
|
10mv
|
10MΩ
|
||
|
660V
|
100mv
|
|||
|
1000V
|
1V
|
±(0.8%rdg+3 dgt)
|
||
|
Voltaje de CA
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Aporte impedancia
|
SobrecargaProtección
|
|
6.6V
|
1 mv
|
±(1.2%rdg+3 dgt)
|
11MΩ
|
DC 1000V
AC750VRMS
|
|
66V
|
10mv
|
10MΩ
|
||
|
660V
|
100mv
|
|||
|
1000V
|
1V
|
±(1.5%rdg+4 dgt)
|
||
|
Voltaje de CA
(RMS verdadero: del 10% al 100% del rango) |
||||
|
Rango
|
Resolución
|
Exactitud
|
Aporte impedancia
|
Sobrecarga Protección
|
|
6.6V
|
1 mv
|
±(1.2%+10)
50Hz ~ 500 Hz ± (1.5%+10)
500Hz ~ 1kHz |
11MΩ |
DC 1000V
AC750VRMS
|
|
66V
|
10mv
|
10MΩ
|
||
|
660V
|
100mv
|
|||
|
750V
|
1V
|
±(1.5%+5)
50Hz ~ 500 Hz ±(2.0%+5)500Hz~1KHz
|
||
|
Input Impedance: 10MΩ// less than 100Pf.
Crest factor : >3:1.
|
||||
|
Resistencia
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Aporte impedancia
|
Sobrecarga Protección
|
|
660Ω
|
0.1Ω
|
±(1.0rdg+5dgt)
|
Alrededor de 3.0vdc
|
DC 1000V
AC750VRMS
|
|
6.6KΩ
|
1Ω
|
±(1.0rdg+3DGT)
|
Alrededor de 0.45 vdc
|
|
|
66kΩ
|
10Ω
|
|||
|
660KΩ
|
100Ω
|
|||
|
6.6MΩ
|
1KΩ
|
|||
|
66MΩ
|
10KΩ
|
±(3.0rdg+3DGT)
|
||
|
Prueba de continuidad
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Aporte impedancia
|
Sobrecarga Protección
|
 |
0.1Ω
|
<35Ω
|
Aproximadamente 1.2V
|
DC 1000V
AC750VRMS
|
| Prueba de diodo | |||
| Rango | Resolución | Max. Voltaje de bucle abierto |
Sobrecarga Protección
|
 |
10mv | Alrededor de.0vdc |
DC 1000V
AC750VRMS
|
|
Frequency” tests
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Aporte impedancia
|
Sobrecarga Protección
|
|
660Hz
|
0.1Hz
|
±(0.5%rdg+3 dgt)
|
> 1.5vacrms
<5vacrms
|
DC 1000V
AC750VRMS
|
|
6.6Hz
|
1Hz
|
|||
|
66 kHz
|
10Hz
|
|||
|
100 kHz
|
100Hz
|
|||
|
Prueba de capacitancia
|
|||
|
Rango
|
Resolución
|
Exactitud
|
Sobrecarga Protección
|
|
6.6UF
|
0.001UF
|
±(2.0% rdg + 8dgt)
|
DC 1000V AC
750vrms |
|
66UF
|
0.01UF
|
||
|
660UF
|
0.1UF
|
||
|
6.6Mf
|
1UF
|
±(5.0% rdg + 20dgt)
|
|
|
66MF
|
10UF
|
||
