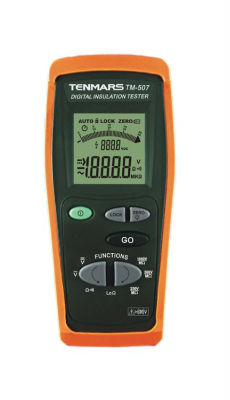

Tenmars TM-507 Aislamiento Probador
Descripción e commerce
Tenmars TM-507 Aislamiento Probador. Descripción general TM-507 Digital Probador de aislamiento Este instrumento cumple con los estándares de seguridad EN61557 y EN61010-1 relacionados con instrumentos de medición electrónicos. Aplicaciones Solicitud Este producto se ajusta a las prescripciones de la Directiva Europea en bajo voltaje 73/23/EEC (LVD) y a la Directiva 89/336/CEE de EMC, modificada por 93/68/EEC.
- Descripción general TM
- 507 Digital Probador de aislamiento Este instrumento cumple con los estándares de seguridad EN61557 y EN61010
- 1 relacionados con instrumentos de medición electrónicos
SKU: TM-507
Descripción general
TM-507 Digital Probador de aislamiento
Este instrumento cumple con los estándares de seguridad EN61557 y EN61010-1 relacionados con instrumentos de medición electrónicos.
Aplicaciones
Solicitud
Este producto se ajusta a las prescripciones de la Directiva Europea en bajo voltaje 73/23/EEC (LVD) y a la Directiva 89/336/CEE de EMC, modificada por 93/68/EEC.
Valor promedio de conversión
Mostrar tasa refrescante 2 veces por segundo
Características
Características
-
3 3/4 de pantalla LCD.
-
Indicación automática de polaridad.
-
Baja indicación de la batería.
-
Mide la alta resistencia a aislamiento con rango de automóvil:
250V: 4MΩ to 1000MΩ.
500V: 4MΩ to 2000MΩ.
1000V: 4MΩ to 4000MΩ. -
Mide los voltajes de CA y CC: 0V a 600V.
-
Teclas de función: Power, Go, Zero, Lock, Racklit.
-
Prueba de continuidad.
-
Descarga automática.
-
Apagado automático.
Especificaciones
Presupuesto
-
Dimensiones: 240x100x45 mm (longitud x ancho x altura).
-
Peso: aproximadamente 450 gramos. (Batería incluye)
Especificaciones eléctricas(23℃±5℃, below 80％RH )
|
Medición de voltaje de CC
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Aporte
Impedancia
|
Sobrecarga
Protección
|
|
0.1 ~ 600.0V
|
0.1V
|
±(0.5%rdg+1dgt)
|
3MΩ
|
605V AC MAX RMS
|
| Medición de voltaje de CA | ||||
| Rango | Resolución | Exactitud |
Aporte
Impedancia
|
Sobrecarga
Protección
|
| 0.1 ~ 600.0V | 0.1V | ±(0.8%rdg +4dgt) | 3MΩ |
605V AC MAX RMS
|
Max crest factor:√2
|
Medida de resistencia / continuidad de prueba con timbre
|
|
|
Rango
|
0.1 - 199.9Ω
|
|
Resolución
|
0.1 Ω
|
|
Exactitud
|
±(2.0% rdg + 3dgt)
|
|
Protección contra sobrecarga
|
605V AC MAX RMS por 1 minuto
|
|
Ω0.2A : Continuity of protection conductors
|
|
|
Rango
|
0.01 - 19.99 Ω
|
|
Resolución
|
0.01 Ω
|
|
Exactitud
|
(2.0% RDG + 3DGT)
|
|
Protección contra sobrecarga
|
605V Max RMS
|
• Test current : >200mA DC up to 5Ω (measuring cables resistance included)
• Test current : >45mA DC over 5Ω (measuring cables resistance included)
• Voltaje de circuito abierto: 4 <v0 <24V
|
Voltaje de prueba
|
Rango
|
Resolución
|
Exactitud
|
Protección contra sobrecarga
|
|
250V
|
0.001 - 0.100MΩ
|
0.001MΩ
|
±10 dgt
|
605V Max RMS
|
|
0.101 – 3.999MΩ
|
0.001MΩ
|
±(2.0% rdg+5 dgt)
|
||
|
4.00- 39.99MΩ
|
0.01 MΩ
|
|||
|
40.0 – 399.9MΩ
|
0.1 MΩ
|
±(5.0% rdg+5 dgt)
|
||
|
400 –1000MΩ
|
1MΩ
|
|||
|
500V
|
0.001 - 0.250MΩ
|
0.001MΩ
|
±15dgt
|
|
|
0.251 – 3.999MΩ
|
0.001MΩ
|
±(2.0% rdg+5 dgt)
|
||
|
4.00- 39.99MΩ
|
0.01 MΩ
|
|||
|
40.0 – 399.9MΩ
|
0.1MΩ
|
|||
|
400- 2000MΩ
|
1MΩ
|
±(5.0% rdg + 5 dgt)
|
||
|
1000V
|
0.001 - 0.250mv
|
0.001MΩ
|
±15dgt
|
|
|
0.251 – 3.999Mv
|
0.001MΩ
|
±(2.0% rdg+5 dgt)
|
||
|
4.00- 39.99MΩ
|
0.01 MΩ
|
|||
|
40.0 – 399.9M
|
0.1 mv
|
|||
|
400 - 1000MΩ
|
1MΩ
|
±(3.0% rdg+5 dgt)
|
||
|
1000 - 4000mv
|
1MΩ
|
±(5.0% rdg+10 dgt)
|
• Autorogía
• Voltaje de circuito abierto: <1.3 x V0
• Accuracy of nominal voltage : –0% +10%
• Corriente de cortocircuito: <3.0MA
• Nominal testing current : 1mA @ 1KΩx V (1mA @ 500KΩ)
Accesorios
Accesorios
-
User’s Manual
-
batteries 1.5 V – LR6 – AA – AM3 – MN 1500.
-
Caso de transporte.
-
2 alambres con 2 plátanos de seguridad mod. TL-20ul.
-
2 clips de cocodrilo.
-
1 Mod de la sonda de prueba. TL-40UL.
