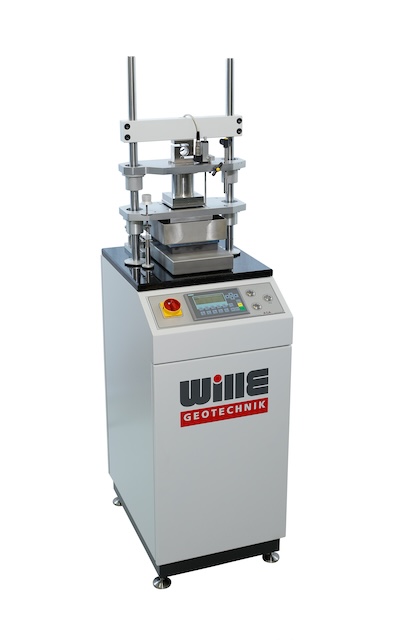

Aparato de corte directo

Aparato de corte directo

https://cotecno.opendrive.cl/web/image/product.template/441366/image_1920?unique=49ee35a

Not Available For Sale

Esta combinación no existe.

Contáctenos
SKU: WILLE-FULLY_AUTOMATIC_ELECTROMECHANICAL_DIRECT_RESIDUAL_SHEAR_APPARATUS.HTML

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales

Compartir

Resumen

  • Adecuado para pruebas de corte directas altamente precisas en la práctica y la investigación
  • El sistema completo de caja de corte está hecho de acero inoxidable, incl. placas porosas, pistón de carga y recipiente de agua para condiciones saturadas
  • La principal ventaja es una prueba precisa de los parámetros del suelo sin inclinación y fricción entre los componentes de la caja de corte (por ejemplo, pistón de carga, caja de corte superior, caja de cizallamiento inferior)
  • La tensión normal y el esfuerzo cortante están controlados por el circuito cerrado por un sistema de accionamiento electromecánico de precisión
  • El dispositivo puede ser operado por el teclado sensible al tacto o completamente automático por una computadora con software de control de adecución
  • Caja de corte directo estándar: Tamaño cuadrado: 60 x 60 mm (36 cm²) Tamaño cuadrado: 100 x 100 mm (100 cm²) Circular: Ø 60 mm (28.27 cm²) Circular: Ø 71.4 mm (40 cm²) Circular: Ø 80 mm (50 cm²) Circular: Ø 94.4 mm (70 cm²)
  • Tamaño cuadrado: 60 x 60 mm (36 cm²)
  • Tamaño cuadrado: 100 x 100 mm (100 cm²)
  • Circular: Ø 60 mm (28.27 cm²)
  • Circular: Ø 71.4 mm (40 cm²)
  • Circular: Ø 80 mm (50 cm²)
  • Circular: Ø 94.4 mm (70 cm²)

Características

  • Adecuado para pruebas de corte directas altamente precisas en la práctica y la investigación
  • El sistema completo de caja de corte está hecho de acero inoxidable, incl. placas porosas, pistón de carga y recipiente de agua para condiciones saturadas
  • La principal ventaja es una prueba precisa de los parámetros del suelo sin inclinación y fricción entre los componentes de la caja de corte (por ejemplo, pistón de carga, caja de corte superior, caja de cizallamiento inferior)
  • La tensión normal y el esfuerzo cortante están controlados por el circuito cerrado por un sistema de accionamiento electromecánico de precisión
  • El dispositivo puede ser operado por el teclado sensible al tacto o completamente automático por una computadora con software de control de adecución
  • Cajas de corte directas estándar:
    • Tamaño cuadrado: 60 x 60 mm (36 cm²)
    • Tamaño cuadrado: 100 x 100 mm (100 cm²)
    • Circular: Ø 60 mm (28.27 cm²)
    • Circular: Ø 71.4 mm (40 cm²)
    • Circular: Ø 80 mm (50 cm²)
    • Circular: Ø 94.4 mm (70 cm²)



Nota: Otros tamaños están disponibles a pedido

Especificaciones técnicas

Fuerza de corte máxima (estándar) 5/10 KN
Fuerza normal máxima (estándar) 5/10/20 kN
Desplazamiento de corte +/- 25 mm
Clase de precisión 0.1 %
Resolución 0.00001 KN
Tasa de corte 30 - 0.000001 mm/min
Potencia nominal <200 W
Dimensiones (D*W*H) 400*400*1500 mm

Opciones de mejora

  • Paquete de prueba de elementos Bender
  • Paquete de extensión para prueba de corte simple (para modelo ASA)
  • Paquete de extensión para la prueba de eedómetro/consolidación (para el modelo ASA)
  • Paquete de extensión para prueba triaxial (para modelo ASA)
  • Paquete de control de temperatura (para modelo ASA) para temperaturas bajas y altas

Software

Geosys está diseñado para pruebas estáticas y dinámicas controladas de circuito cerrado para todas las aplicaciones de prueba en pruebas de materiales, como las ondas controladas por tensión, controladas por tensión, cualquier tipo de forma de onda como seno, rectángulo, triángulo y ondas predefinidas.

Es un software de control y adquisición de datos y también tiene diferentes módulos para ejecutar pruebas de acuerdo con ASTM u otros métodos estándar. Depende del requisito del cliente uno o varios módulos se entregarían con el software principal, como:

  • Módulo de adquisición de datos, procesamiento y gestión de dispositivos (DPD)
  • Etapa de consolidación (etapa única, etapa múltiple o sobre modo de consolidación)
  • Prueba de tensión normal constante del módulo de corte directo estático
  • Prueba de altura normal constante
  • Prueba de rigidez normal constante (SNC)
  • Prueba controlada por el estrés cortante
  • Control de desplazamiento de corte (hacia adelante y hacia atrás)
  • Cálculo de tensiones de corte

Normas

  • ASTM D-3080

    • Método de prueba estándar para la prueba de cizallamiento directo de los suelos en condiciones de drenaje consolidado

  • BS 1377-7

    • Métodos de prueba para suelos para fines de ingeniería civil - Parte 7: Pruebas de resistencia al corte (estrés total)

  • Cen ISO/TS 17892-10

    • Investigación y pruebas geotécnicas - Pruebas de laboratorio del suelo - Parte 10: Pruebas de cizallamiento directo

  • La barra 0560

    • Método para la prueba de corte de caja directa de volumen constante consolidado en los suelos

  • La barra 0561

    • Método para la prueba de corte de caja directa de presión constante consolidada en los suelos

Aplicaciones

  • La información detallada seguirá pronto
