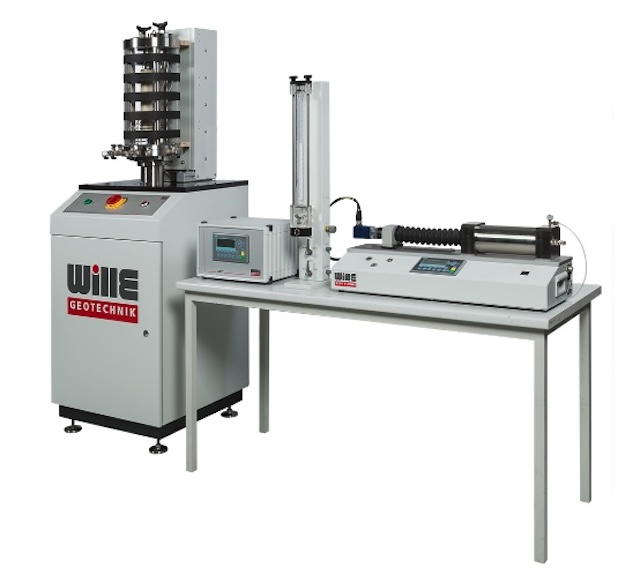

El aparato de cilindro hueco permite al operador aplicar desplazamiento rotacional y par a una muestra cilíndrica o de suelo hueco de suelo. Este aparato de prueba modular es adecuado para pruebas estáticas y dinámicas y puede simular las condiciones de carga compleja en un punto en una muestra de suelo. El dispositivo también se puede usar como un dispositivo de prueba triaxial cíclico cambiando los pedestales superiores e inferiores a sólidos. Es capaz de probar niveles de deformación axial inferiores a 0.00001 %.
APS (WILE GEOTECHNIK®) está fabricando y proporciona una variedad de variedad de aparatos de cilindro huecos electromecánicos o servo hidráulicos en el rango de variedades de carga/par y frecuencias durante muchos años que nos permiten cubrir todas las aplicaciones de prueba requeridas.
Aparato electromecánico de hasta 25Kn- 10Hz/200 nm
Aparato servohidráulico de hasta 100kn-100Hz/600 nm
Tamaños de muestra de hasta 300 mm O.D
Software que incluye un módulo de prueba diferente, p. Saturación, consolidación, rutas de estrés, prueba de corte monotónica, prueba de corte dinámico, tensión plana, corte simple y etc.
Fácil acceso a la muestra por mecanismo de elevación de la pared celular
Controlador dinámico de alta velocidad para el monitoreo de valores medidos y procedimientos de prueba (2,5 kHz o 10 kHz y 24 bits)
Especificaciones técnicas
Tipo de carga
Servohidráulico electromecánico
Carga axial
10kn -20kn hasta 100kn
Frecuencia
2Hz / 5Hz / 10Hz hasta 50Hz
Tamaño de muestra
Externo/interno/altura (mm)
100/60 / 200 150/75/300 200/160/400 300 / 150/600
Ataque
100 mm
Esfuerzo de torsión
100 nm / 200 nm / 250 nm 600 nm
Opciones de mejora
Dispositivo de elevación para células triaxiales
Tamaños de muestra grandes de hasta 300 mm O.D
RAM equilibrado para pruebas dinámicas de hasta 10Hz
Paquete de control de temperatura
Paquete de elementos Bender
Prueba insaturada
Transductores de tensión locales
Transductores de proximidad sin contacto
Celda de carga sumergible
Celda de alta presión
Pruebas de K0
Aparato de desgasificación de agua
Presión de células y respaldo cíclicas
Software
Módulo de adquisición de datos, procesamiento y gestión de dispositivos (DPD)
Módulo de saturación
Módulo de test de valor B
Módulo de consolidación (isotrópico o anisotrópico)
Módulo de prueba de permeabilidad
Módulo de ruta de estrés: rutas de tensión lineal-B, α y Q
Corte simple (distorsión,mi!= E"= 0)
Tensión de plano(compresión,mi"= E#= 0)
Módulo de la etapa de cizallamiento estático: UU: prueba triaxial sin drenaje no sensible (prueba de tensión total)
Módulo de etapa de cizallamiento estático: CU: prueba triaxial no drenada consolidada con medición de la presión de poro (prueba de tensión efectiva)
Módulo de etapa de cizallamiento estático: CD: prueba triaxial drenada consolidada con medición de la presión de poro (prueba de estrés efectiva)
Módulo de prueba insaturado
Módulo de prueba K0
Módulo de la etapa de cizallamiento dinámico:
Módulo de carga avanzado
Prueba triaxial controlada por la temperatura
Módulo de presión de células / retroceso cíclicos
Normas
Una barra 0511-2009
Método para la prueba de compresión no confinada de los suelos
La barra 0543
Método para la prueba de corte de torsión cíclica en muestras cilíndricas huecas para determinar las propiedades de deformación de los suelos
Aplicaciones
La información detallada seguirá pronto
