Los sistemas de prueba triaxial a gran escala son sistemas de construcción personalizados configurados en función de los requisitos de prueba del cliente. Estos sistemas se utilizan para realizar pruebas estáticas en muestras con tamaños de partículas grandes, como lastre de presa, lastre ferroviario y gravas.

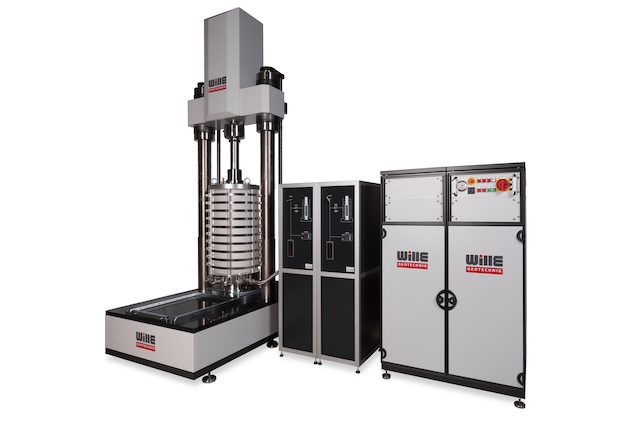

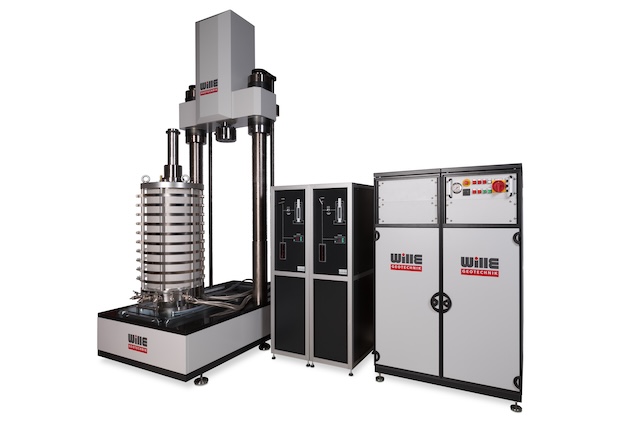

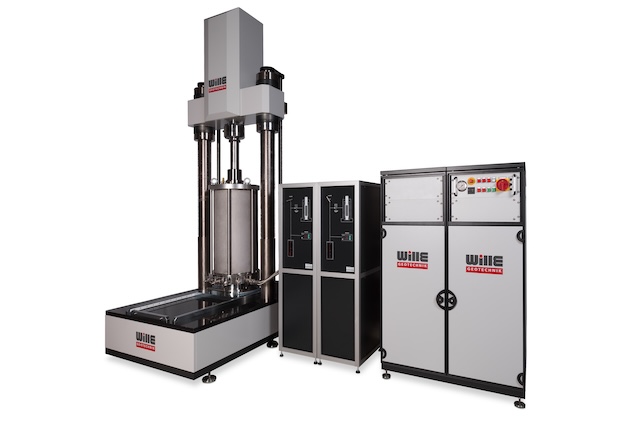

El sistema de prueba triaxial dinámico de gran diámetro puede aplicar hasta 1000 kN de carga con una frecuencia de hasta 50 Hz en muestras con un diámetro de hasta 600 mm. (Un sistema triaxial ultra grande está disponible a solicitud de tamaños de muestra de hasta 1000 mm).
El espaciado de columna ancha permite el alojamiento de celdas grandes, incluso con cámaras y hornos ambientales. El marco de carga presenta un sistema deslizante neumático, que permite un movimiento fácil de la celda triaxial fuera del área de carga, lo que facilita el manejo de la configuración de la prueba para el operador.
El potente software Geosys multifuncional admite todos los procedimientos de prueba, proporcionando un fácil acceso a todas las sesiones de prueba.
Construcción de alta rigidez y marco de carga alineado con precisión
Actuador servohidráulico de fricción de doble actuación extremadamente baja
El sistema de carga está diseñado para pruebas de estrés, tensión o posición controladas
Carga dinámica de hasta 1000KN y 50 Hz
Adecuado para muestras con diámetros de hasta 600 mm
Kits de preparación de muestras y adaptadores para diferentes tamaños de muestra
Células triaxiales con un rango de presión diferente de hasta 2MPA
Software que incluye diferentes módulos de prueba, p. Pruebas triaxiales estáticas estándar (CD, Cu y UU), pruebas de ruta de estrés, pruebas dinámicas, etc.
Especificaciones técnicas
Carga estática máxima
1000 kN
Carga dinámica máxima
800 kN
Max. Frecuencia
20 Hz / 50Hz
Max. Tamaño de muestra
300 mm / 600 mm
Max. Presión celular
Hasta 2 MPa
Opciones de mejora
Levantamiento automático de la pista transversal superior
Mecanismo de elevación para células triaxiales
Paquete de control de temperatura
Paquete de elementos Bender
Prueba insaturada
Transductores de tensión locales
Celda de carga sumergible
Celda de alta presión
Prueba de módulo resistente
Pruebas de K0
Aparato de desgasificación de agua
Presión de células y respaldo cíclicas
Software
Módulo de adquisición de datos, procesamiento y gestión de dispositivos (DPD)
Módulo de saturación
Módulo de test de valor B
Módulo de consolidación (isotrópico o anisotrópico)
Módulo de prueba de permeabilidad
Módulo de ruta de estrés: rutas de tensión lineal: P, Q o S, T
Módulo de la etapa de cizallamiento estático: UU: prueba triaxial sin drenaje no sensible (prueba de tensión total)
Módulo de etapa de cizallamiento estático: CU: prueba triaxial no drenada consolidada con medición de la presión de poro (prueba de tensión efectiva)
Módulo de etapa de cizallamiento estático: CD: prueba triaxial drenada consolidada con medición de la presión de poro (prueba de estrés efectiva)
Módulo de prueba insaturado
Módulo de prueba K0
Módulo de prueba de tensión (extensión)
Módulo de la etapa de cizallamiento dinámico:
Módulo de carga avanzado
Módulo de prueba de módulo resistente
Prueba triaxial controlada por la temperatura
Módulo de presión de células / retroceso cíclicos
Normas
ASTM D-2850
Método de prueba estándar para la prueba de compresión triaxial sin sentido no consolidado en suelos cohesivos
ASTM D-2850-03A
Método de prueba estándar para la prueba de compresión triaxial sin sentido no consolidado en suelos cohesivos
ASTM D-3999-91
Método de prueba estándar para: la determinación del módulo y las propiedades de amortiguación de los suelos utilizando aparatos triaxiales cíclicos
ASTM D-5084
Métodos de prueba estándar para la medición de la conductividad hidráulica de materiales porosos saturados utilizando un permanente de pared flexible
ASTM D-5311
Método de prueba estándar para: resistencia triaxial cíclica controlada por carga del suelo.
ASTM D-7181
Método de prueba para la prueba de compresión triaxial drenada consolidada para suelos
ASTM D-7181-11
Método para prueba de compresión triaxial drenada consolidada para suelos
BS 1377-6
Métodos de prueba para suelos para fines de ingeniería civil: pruebas de consolidación y permeabilidad en células hidráulicas y con medición de presión de poros
BS 1377-8
Métodos de prueba para suelos para fines de ingeniería civil - Parte 8: Pruebas de resistencia al corte (estrés efectivo)
Aashto T-292
Método provisional de prueba para el módulo resistente de suelos subgrado y materiales de base/subbase no tratados
(reemplazado por Aashto T-307)
Aashto T-294
Método estándar de prueba para el módulo resistente de los materiales de base granular/subbase no unida y subgrade el protocolo de SOLD-SHRP P46
Aashto T-307
Método estándar de prueba para determinar el módulo resistente de los suelos y los materiales agregados
Aashto T-307-99
Método estándar de prueba para determinar el módulo resistente de los suelos y los materiales agregados
Aashto tp-46
Método de prueba estándar para determinar el módulo resistente de los suelos y los materiales agregados
(reemplazado por Aashto T-307)
Cen ISO/TS 17892-11
Investigación y pruebas geotécnicas - Pruebas de laboratorio del suelo - Parte 11: Determinación de la permeabilidad por constante y caída de cabeza
Cen ISO/TS 17892-8
Investigación y pruebas geotécnicas - Pruebas de laboratorio del suelo - Parte 8: Prueba triaxial sin agitación no sensible
Cen ISO/TS 17892-9
Investigación e pruebas geotécnicas - Pruebas de laboratorio del suelo - Parte 9: Pruebas de compresión triaxial consolidadas en suelos saturados de agua
Como 1289.6.4.1
Resistencia al suelo y pruebas de consolidación: Determinación de la resistencia a la compresión de una resistencia compresiva del suelo de una muestra probada en compresión triaxial sin drenarse sin medir la presión del agua de los poros.
Como 1289.6.4.2
Resistencia al suelo y pruebas de consolidación-Determinación de la resistencia a la compresión de una resistencia compresiva del suelo de una muestra saturada probada en compresión triaxial sin drenar con la medición de la presión del agua de los poros
Como 1289.6.6.1
Resistencia al suelo y pruebas de consolidación-determinación de las propiedades de consolidación unidimensional de un método estándar del suelo.
La barra 0521
Método para la prueba de compresión triaxial no insolidado en los suelos
La barra 0522
Método para la prueba de compresión triaxial insolidada en los suelos
La barra 0523
Método para la prueba de compresión triaxial insolidada en suelos con mediciones de presión de agua de poro
La barra 0524
Método para la prueba de compresión triaxial con drenaje consolidado en los suelos
Una barra 0525
Método para la prueba de compresión triaxial insolidada de K0 en los suelos con mediciones de presión de agua de poro
La barra 0526
Método para la prueba de extensión triaxial insolidada de K0 en los suelos con mediciones de presión de agua de poro
La barra 0541
Método para la prueba triaxial sin drenaje cíclico en los suelos
La barra 0542
Método para la prueba triaxial cíclica para determinar las propiedades de deformación de los geomateriales
Aplicaciones
La información detallada seguirá pronto
Especificaciones técnicas
Carga estática máxima
1000 kN
Carga dinámica máxima
800 kN
Max. Frecuencia
20 Hz / 50Hz
Max. Tamaño de muestra
300 mm / 600 mm
Max. Presión celular
Hasta 2 MPa
