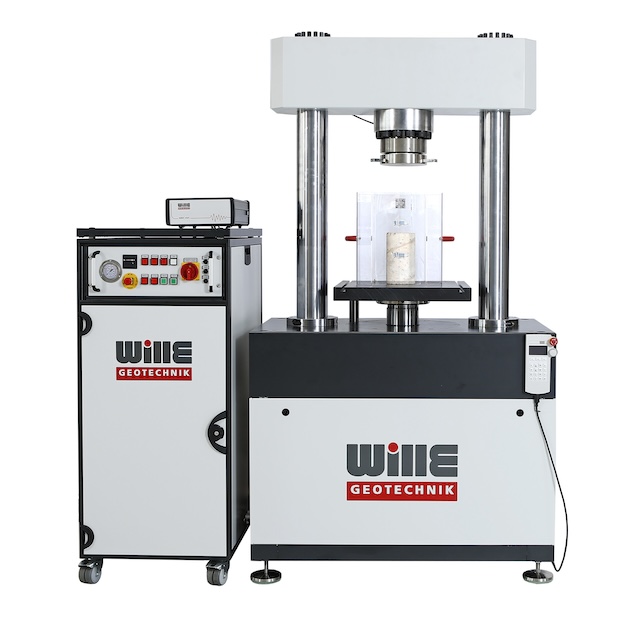

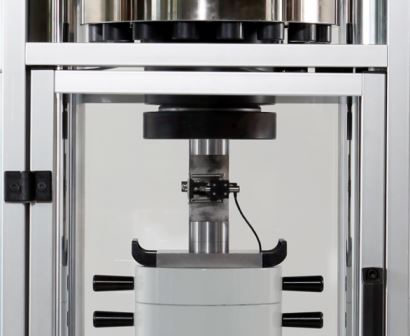

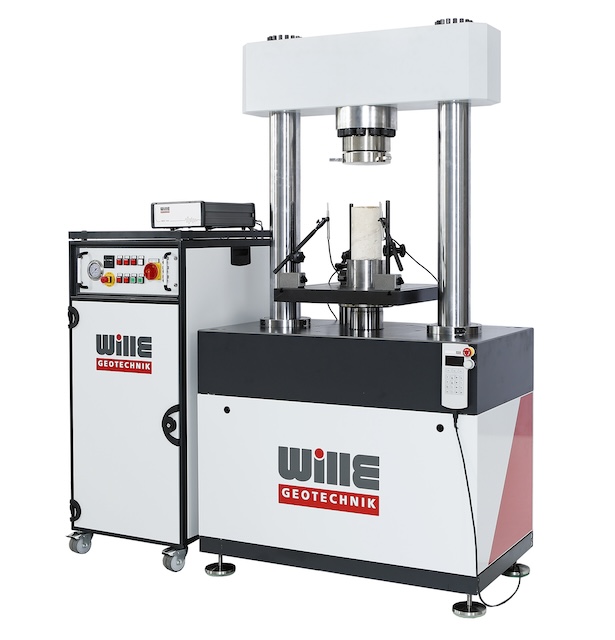

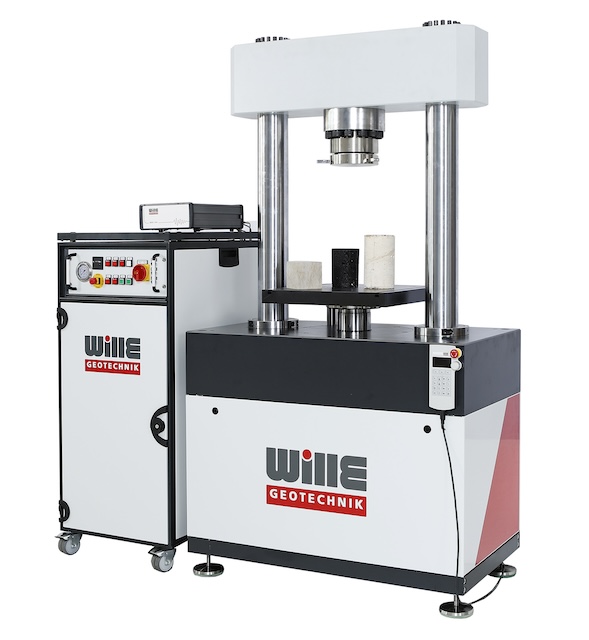

Este sistema de prueba de roca uniaxial está diseñado y fabricado para realizar pruebas de acuerdo con los estándares ASTM y los métodos ISRM sugeridos. El sistema incluye un marco de carga hidráulico con un paquete de potencia y aplica una carga creciente a una velocidad constante de estrés para probar varios materiales desde roca blanda (por ejemplo, arenisca) hasta roca frágil de alta resistencia o materiales de construcción.
La resistencia a la compresión es probablemente el parámetro de ingeniería de rocas más utilizado y citado. En condiciones de carga uniaxial, la tensión máxima que la muestra de roca puede sostener se conoce como resistencia a la compresión uniaxial.
La descripción más útil del comportamiento mecánico de la roca intacta es la curva completa de tensión -deformación de la prueba de resistencia a la compresión. Esta curva se puede usar para determinar los parámetros mecánicos, así como la resistencia a la compresión uniaxial, al módulo joven, la relación de Poisson y el comportamiento posterior a la falla. Este sistema modular se puede configurar con diferentes rangos de carga, marcos de carga y plantillas de prueba para diferentes diámetros de muestra.
Construcción del tipo de pared disponible para mayor rigidez
Diferentes tamaños de cuadro y carga de 500 a 5,000 kN
Carga cíclica a pedido
Marco de carga hidráulico o servohidráulico con diferentes tamaños de marco (área de prueba)
Cámara de temperatura ambiental opcional para realizar pruebas uniaxiales en condiciones controladas por temperatura
Control dinámico de alta velocidad cerrada de carga, desplazamiento, posición y volumen o flujo
Software de control general flexible para procedimientos de prueba casi ilimitados de todas las aplicaciones de prueba uniaxial, triaxial y poliaxial con presión de poros y permeabilidad
Diferentes paquetes de prueba:
Paquete de prueba de compresión uniaxial
Paquete de prueba de tensión directa
Paquete de tracción indirecta (prueba brasileña)
Paquete de pruebas de dureza de fractura
Paquete de prueba de carga de puntos
Actualizar la posibilidad del sistema de prueba triaxial
Paquetes de energía hidráulica con protección contra el ruido de alta calidad, funciones de emergencia para procedimientos de prueba estática o cíclica
Configuración digital de parámetros PID para probar la optimización y ajuste de los parámetros
Especificaciones técnicas
Tipo de marco de carga
Hidráulico / servohidráulico
Carga de compresión
Hasta 5,000 kN
Capacidad de carga de tensión
Hasta 1.500 kN
Rigidez del marco
Hasta 10,000 kN/mm, 10 x 10^9 n/m
Ataque
50 mm (opcional hasta 150 mm)
Dureza
55 HRC / personalizado
Tamaños de muestra
Hasta Ø 150 mm
Opciones de mejora
El sistema se puede actualizar a un sistema de prueba triaxial de roca estándar utilizando una celda Hoek o una célula triaxial con diferentes tamaños de muestra. Las células triaxiales pueden ser altas, células a presión estándar o una versión de alta presión/alta temperatura.
Medición de la velocidad ultrasónica
Cámara de temperatura ambiental para realizar pruebas uniaxiales en condiciones controladas por temperatura
Pruebas de fluencia en muestras de roca sometidas a carga constante. Esto ayuda a determinar los parámetros a largo plazo de las muestras para el análisis de estabilidad de la estructura (por ejemplo, construcciones subterráneas).
Software
SOFTWARE GEOSYS PARA PROCEDIMIENTOS ESTÁNDAR DE PRUEBA DE PRUEBA GRATUITA DEL USUARIO Y las secuencias de prueba complejas mediante operaciones estructuradas de Windows en una interfaz gráfica de usuario. A través de una serie de menús, esto proporciona un acceso rápido a todos los controles necesarios para la configuración de las pruebas y sigue las secuencias de prueba estándar. El software puede crear un número ilimitado de etapas de prueba con parámetros interactivos y calculados para el control en tiempo real de circuito cerrado. Un número ilimitado de canales de control y medición se puede controlar simultáneamente.
También es posible aceptar diferentes módulos para pruebas adicionales.
Adquisición de datos configurable individualmente (tasa de recopilación, configuración de parámetros, tipo de grabación, por ejemplo, ASCII)
Alteración interactiva de los parámetros de prueba para todos los canales o dispositivos de prueba durante la prueba
Varias plataformas de operadores para diferentes usuarios de la configuración de parámetros del sistema, p. Configuración, parámetros PID, configuración del transductor, plausibilidad de rangos.
Normas
ASTM D-7012
Métodos de prueba estándar para la resistencia a la compresión y los módulos elásticos de las muestras de núcleo de roca intactos en diferentes estados de estrés y temperaturas
La barra 2521-2009
Método para prueba de compresión no confinada en rocas
Aplicaciones
La información detallada seguirá pronto
Especificaciones técnicas
Tipo de marco de carga
Hidráulico / servohidráulico
Carga de compresión
Hasta 5,000 kN
Capacidad de carga de tensión
Hasta 1.500 kN
Rigidez del marco
Hasta 10,000 kN/mm, 10 x 10^9 n/m
Ataque
50 mm (opcional hasta 150 mm)
Dureza
55 HRC / personalizado
Tamaños de muestra
Hasta Ø 150 mm
