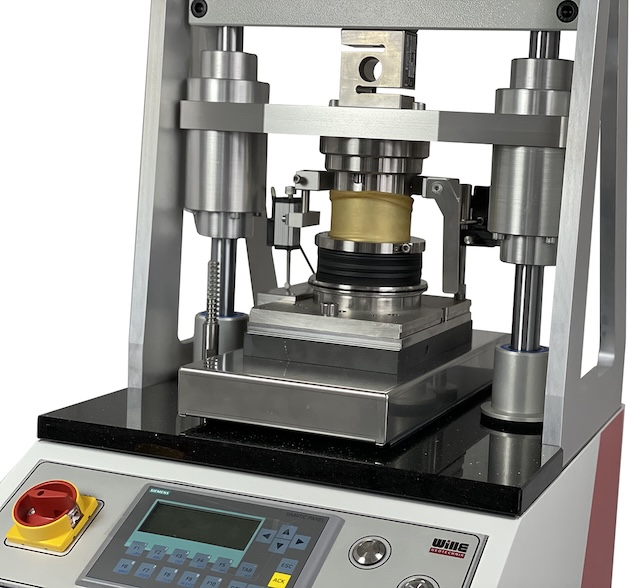

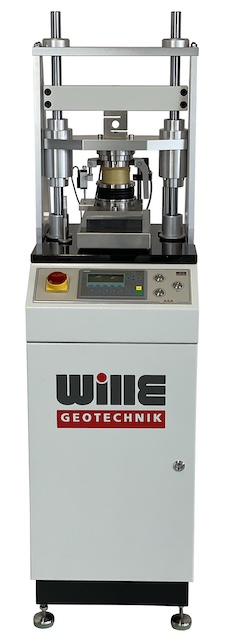

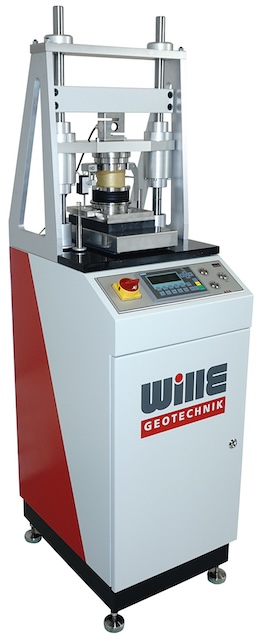

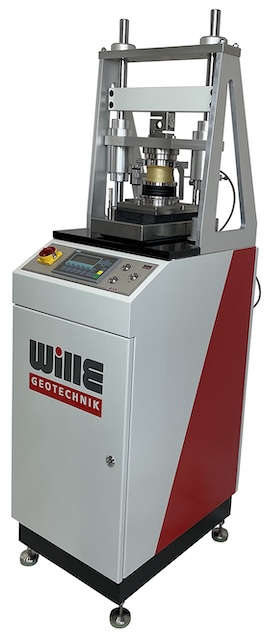

Aparato de corte simple

Aparato de corte simple

https://cotecno.opendrive.cl/web/image/product.template/441365/image_1920?unique=d309ad2

Requiere cotización

Esta combinación no existe.

Contáctenos
SKU: WILLE-SIMPLE_SHEAR_SYSTEMS.HTML

Términos y condiciones
Garantía de devolución de 30 días
Envío: 2-3 días laborales

Compartir

Resumen

  • Marco de carga de rigidez alta con carcasa de acero de coato de polvo y 2 columnas
  • Huella pequeña
  • Tensión normal y cortante controlada por el circuito cerrado
  • Anillos de deslizamiento de muestra de baja fricción
  • Dos puertos de poro en la parte superior e inferior para condiciones saturadas
  • Discos porosos con rugosidad diferente están disponibles, es decir, plano, surcos, crestas y alfileres incrustados
  • 2 celdas de carga para medir y controlar el circuito de la carga axial y de corte
  • 2 Transductores de desplazamiento para medir y controlar el circuito de circuito de desplazamiento axial y de corte
  • Guías lineales dobles de alta calidad y baja fricción utilizadas para garantizar la resistencia y la alineación sin inclinarse en las direcciones normales y de corte
  • Datos en tiempo real y visualización de gráficos
  • Puerto Ethernet para transferencia rápida de datos a PC
  • Controlador industrial de alta calidad con teclas de exhibición y membrana o panel táctil y visualización gráfica para el monitoreo de valores medidos y procedimientos de prueba
  • Control manual o por software/PC
  • Compatible para LabView ©
  • Software de control flexible para procedimientos de prueba casi ilimitados de todas las opciones de prueba
  • Funciones de seguridad para evitar sobrecarga y exceso de viaje

Características

  • Marco de carga de rigidez alta con carcasa de acero de coato de polvo y 2 columnas
  • Huella pequeña
  • Tensión normal y cortante controlada por el circuito cerrado
  • Anillos de deslizamiento de muestra de baja fricción
  • Dos puertos de poro en la parte superior e inferior para condiciones saturadas
  • Discos porosos con rugosidad diferente están disponibles, es decir, plano, surcos, crestas y alfileres incrustados
  • 2 celdas de carga para medir y controlar el circuito de la carga axial y de corte
  • 2 Transductores de desplazamiento para medir y controlar el circuito de circuito de desplazamiento axial y de corte
  • Guías lineales dobles de alta calidad y baja fricción utilizadas para garantizar la resistencia y la alineación sin inclinarse en las direcciones normales y de corte
  • Datos en tiempo real y visualización de gráficos
  • Puerto Ethernet para transferencia rápida de datos a PC
  • Controlador industrial de alta calidad con teclas de exhibición y membrana o panel táctil y visualización gráfica para el monitoreo de valores medidos y procedimientos de prueba
  • Control manual o por software/PC
  • Compatible para LabView ©
  • Software de control flexible para procedimientos de prueba casi ilimitados de todas las opciones de prueba
  • Funciones de seguridad para evitar sobrecarga y exceso de viaje

Especificaciones técnicas



Tipo de carga

Electromecánico

Fuerza normal

10kn / 20kn

Fuerza de corte

5kn / 10kn

Rango de velocidad

30 - 0.00001 mm/min

Clase de precisión

0.1%

Resolución

0.00001 KN

Max. asentamiento

25 mm

Max. Desplazamiento de corte

25 mm

Interfaz de computadora

Éternet
Tamaños de muestra

Ø 50 mm,

Ø 50,5 mm (20.00 cm²)

Ø 60 mm (28.27 cm²)

Ø 63 mm (31.2 cm²)

Ø 66.8 mm (35.0 cm²)

Ø 70 mm

Ø 71.4 mm (40 cm ²)

Ø 79 mm (50 cm²)

Ø 94.9 mm (70 cm²)

Ø 100 mm



Opciones de mejora

  • Paquete de prueba de elementos Bender
  • Prueba de cizalladura del paquete de extensión
  • Paquete de extensión para la prueba de edómetro/consolidación
  • Paquete de extensión para prueba triaxial
  • Paquete de control de temperatura para temperaturas bajas y altas para cizallamiento directo

Software

Geosys está diseñado para pruebas estáticas y dinámicas controladas de circuito cerrado para todas las aplicaciones de prueba en pruebas de material, como ondas controladas por estrés, controladas por deformación, cualquier tipo de forma de onda como seno, rectángulo, triángulo y ondas predefinidas y predefinidas

Es un software de control y adquisición de datos y también tiene diferentes módulos para ejecutar pruebas de acuerdo con ASTM u otros métodos estándar. Depende del requisito del cliente uno o varios módulos se entregarían con el software principal, como:

  • Módulo de adquisición de datos, procesamiento y gestión de dispositivos (DPD)
  • Etapa de consolidación (etapa única, etapa múltiple o sobre modo de consolidación)
  • Prueba de tensión normal constante del módulo de corte estático
  • Prueba de altura normal constante
  • Prueba de rigidez normal constante (SNC
  • Prueba controlada por el estrés cortante
  • Control de desplazamiento de corte
  • Cálculo de tensiones de corte
  • Pruebas de fluencia

Normas

  • ASTM D-3080

    • Método de prueba estándar para la prueba de cizallamiento directo de los suelos en condiciones de drenaje consolidado

  • ASTM D-6528

    • Método de prueba estándar para: Prueba de corte simple directa sin drenaje consolidado de suelos cohesivos.

  • Cen ISO/TS 17892-10

    • Investigación y pruebas geotécnicas - Pruebas de laboratorio del suelo - Parte 10: Pruebas de cizallamiento directo

  • La barra 0560

    • Método para la prueba de corte de caja directa de volumen constante consolidado en los suelos

  • La barra 0561

    • Método para la prueba de corte de caja directa de presión constante consolidada en los suelos

Aplicaciones

  • La información detallada seguirá pronto
