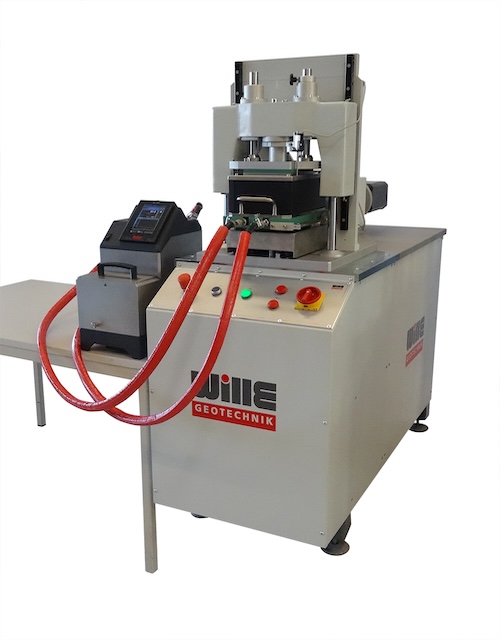

Esta serie de dispositivos de prueba de cizallamiento cíclico electromecánico independiente se diseñan y fabrican para realizar pruebas de corte estáticas y cíclicas en el suelo en diferentes condiciones de temperatura.
Muchas pruebas requieren el control de la temperatura de la muestra, ya sea a alta temperatura o para bajas temperaturas, y esto requiere un nuevo sistema diseñado que pueda evitar cualquier gradiente de temperatura en la muestra durante las pruebas y hacer una condición de temperatura constante única durante el período de pruebas.
El sistema se puede personalizar en condiciones de prueba de variedades, p. Cargas estáticas o cíclicas con motor electromecánico, diferentes tamaños de muestra, ya sea en formato de prueba de cizallamiento directo o de cizallamiento directo, pruebas de baja temperatura o pruebas de alta temperatura que se pueden configurar juntos para cumplir con los requisitos de prueba.
El sistema de control de temperatura puede controlar la temperatura de la muestra en un rango de -30 ° C hasta +200 ° C.
Sistema de carga electromecánico para cubrir todas las cargas y frecuencias requeridas
2 Número de barras rígidas integradas en el sistema para mantener la rigidez de la máquina
Baja temperatura desde el ambiente hasta -30 ° C Grado
Alta temperatura desde el ambiente hasta el grado de +200 ° C
Temperatura baja/alta combinada desde -30 ° C hasta +200 C grados
Guías lineales dobles de alta calidad y baja fricción utilizadas para garantizar la resistencia y la alineación sin inclinarse en las direcciones normales y de corte
Conexión de Ethernet para transferencia rápida de datos a PC
Funciones de seguridad para evitar la sobrecarga y el sobrevaluación
Operación directa del dispositivo por una PC con software de control (el protocolo de comunicación está disponible)
Se pueden dar diferentes tipos de forma de onda de carga a la muestra, p. Sinusoidal, cuadrado, triangular, Haversine, Saw Tooth, Saw Tooth invertido, rectángulo y ondas definidas por el usuario.
Controlador dinámico de alta velocidad para pruebas cíclicas para el monitoreo de valores medidos y procedimientos de prueba (2,5 kHz o 10 kHz)
Datos en tiempo real y visualización de gráficos
Especificaciones técnicas
Tipo de carga
Electromecánico
Fuerza normal
5kn / 10kn
Fuerza de corte
5 kN / 10kn
Frecuencia
5Hz / 10Hz
Rango de temperatura
-30 ° C hasta +200 ° C
Resolución
0.00002 KN
Clase de precisión
0.1 %
Clase de precisión
0.1 %
Resolución
0.00001 KN
Desplazamiento vertical
50 mm / 100 mm
Desplazamiento de corte
25 mm / 40 mm
Resolución
0.0001 mm
Clase de precisión
0.1 %
Interfaz de computadora
Éternet
Opciones de mejora
Paquete de prueba de elementos Bender
Paquete de extensión para prueba de corte simple
Paquete de extensión para pruebas de gradiente de temperatura
Kit de calibración de carga
Software
No disponible
Normas
No disponible
Aplicaciones
La información detallada seguirá pronto
Especificaciones técnicas
Tipo de carga
Electromecánico
Fuerza normal
5kn / 10kn
Fuerza de corte
5 kN / 10kn
Frecuencia
5Hz / 10Hz
Rango de temperatura
-30 ° C hasta +200 ° C
Resolución
0.00002 KN
Clase de precisión
0.1 %
Clase de precisión
0.1 %
Resolución
0.00001 KN
Desplazamiento vertical
50 mm / 100 mm
Desplazamiento de corte
25 mm / 40 mm
Resolución
0.0001 mm
Clase de precisión
0.1 %
Interfaz de computadora
Éternet
