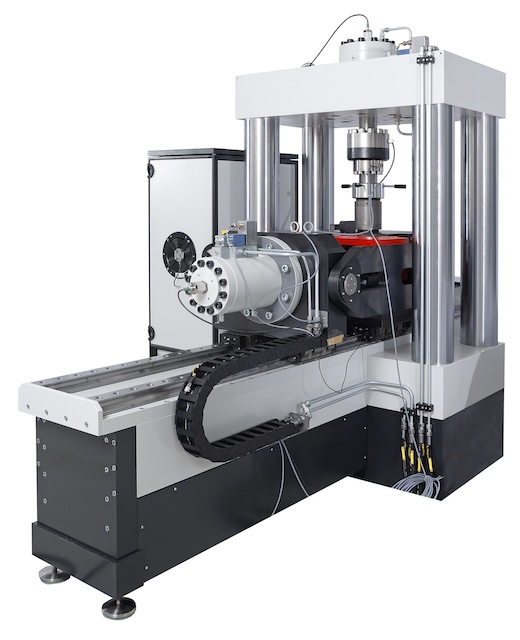

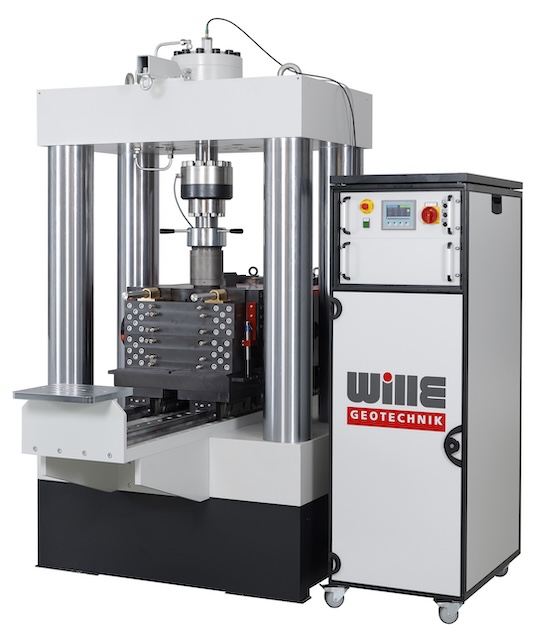

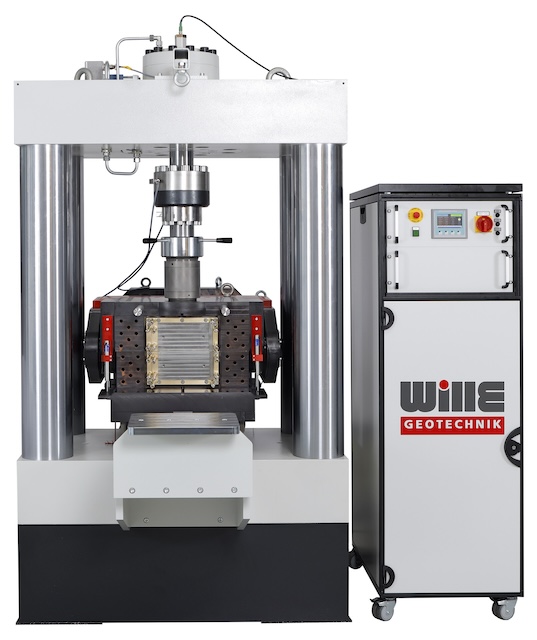

Aparato de corte directo de roca controlada con temperatura

https://cotecno.opendrive.cl/web/image/product.template/441395/image_1920?unique=3b4b7fd

Requiere cotización

Esta combinación no existe.

Contáctanos
SKU: WILLE-THM_ROCK_DIRECT_SHEAR.HTML



Compartir

Descripción general

THM Rock Direct Shear Device

El aparato de prueba de corte directo de roca de temperatura controlada está diseñado para determinar la resistencia al corte de las muestras de roca o concreto intacta o articulada bajo diferentes regímenes de temperatura desde -20 c grados hasta +200 C grados. Se pueden probar varias muestras en forma de segmentos cilíndricos, prismáticos, cúbicos o de forma irregular de diferentes tamaños hasta 300x300 mm. El aparato de corte de control de servo de circuito cerrado incluye una construcción de marco especial que consta de dos marcos rígidos para fuerza vertical y fuerza de corte, combinadas en una configuración especial para evitar fricción y par.

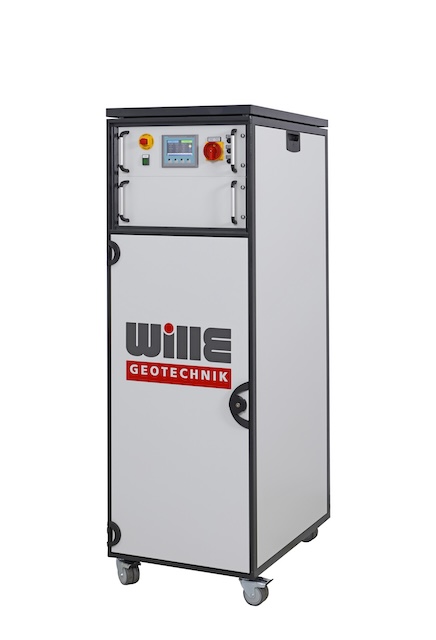

El sistema incluye un paquete de potencia hidráulica en combinación con dos sistemas de válvulas separados, controladores de dos separados y dos cilindros hidráulicos de baja fricción. Las cajas de corte consisten en un marco de corte inferior y superior sin inclinación, que se guía por rodamientos lineales, un marco de corte superior fijo y un pistón de carga guiado

Consulta
Obtenga catálogos generales

Características

  • Marco muy rígido y robusto
  • Transductores de fuerza muy precisos
  • Transductores de desplazamiento horizontal y vertical para medir la tensión de corte y la deformación axial
  • Las cajas de corte consisten en un marco de corte inferior y superior sin inclinación, que se guía por rodamientos lineales, un marco de corte superior fijo y un pistón de carga guiado
  • Control de alta velocidad y circuito cerrado de carga, desplazamiento y posición
  • Configuración digital de parámetros de control P/I/D para la optimización y el ajuste de los parámetros de prueba

Especificaciones técnicas

Tipo de carga servohidráulico
Fuerza axial hasta 2000 kN
Fuerza de corte Hasta 500 kN
Tamaño de la muestra

hasta 300 × 300 × 300 mm sin control de temperatura

Hasta 200x200 mm con control de temperatura
Exactitud 0.1%
Liquidación, resolución 50/0.001 mm
Desplazamiento de corte 50 mm/100 mm
Rango de temperatura desde -20 c grados hasta +200 c grados

O personalizado a pedido

Opciones de mejora

  • Medición de la velocidad ultrasónica: Para medir la velocidad de las ondas ultrasónicas a través de la muestra de roca.
  • Prueba de emisión acústica (3D): Para monitorear y analizar las emisiones acústicas de la roca durante las pruebas.

Software

SOFTWARE GEOSYS PARA PROCEDIMIENTOS ESTÁNDARES DE PRUEBA PROCMAMIENTA GRATUITA DEL USUARIO Y las secuencias de prueba complejas mediante la operación estructurada de Windows en una interfaz gráfica de usuario.

A través de una serie de menús, esto proporciona un acceso rápido a todos los controles necesarios para la configuración de las pruebas y sigue las secuencias de prueba estándar.

El software puede crear un número ilimitado de etapas de prueba con parámetros interactivos y calculados para el control en tiempo real de circuito cerrado. Un número ilimitado de canales de control y medición se puede controlar simultáneamente.

Normas

  • No disponible

Aplicaciones

  • La información detallada seguirá pronto

Especificaciones técnicas

Tipo de carga servohidráulico
Fuerza axial hasta 2000 kN
Fuerza de corte Hasta 500 kN
Tamaño de la muestra

hasta 300 × 300 × 300 mm sin control de temperatura

Hasta 200x200 mm con control de temperatura
Exactitud 0.1%
Liquidación, resolución 50/0.001 mm
Desplazamiento de corte 50 mm/100 mm
Rango de temperatura desde -20 c grados hasta +200 c grados

O personalizado a pedido
