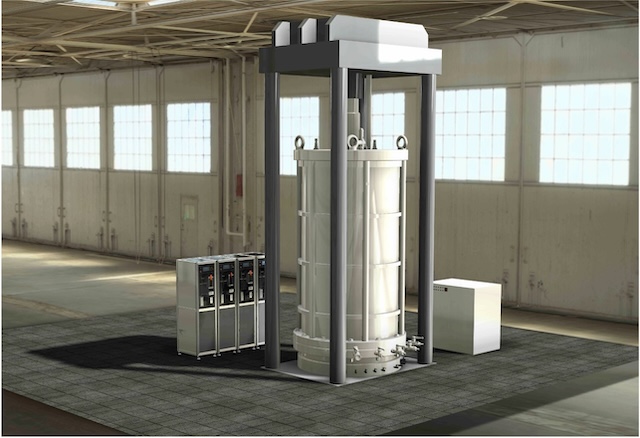

Dispositivo triaxial grande de hasta 1000 mm de diámetro de la muestra
Los sistemas de prueba triaxial ultra a gran escala son un sistema personalizado único configurado en función de los requisitos de prueba de los materiales de relleno de rocas. Es para la determinación de parámetros significativos de resistencia al corte es el mejor método en comparación con otros métodos existentes para determinar las propiedades de resistencia. Se utiliza para evaluar la estabilidad del vertedero y para lograr los parámetros mencionados anteriormente.
El marco de carga es servohidráulico y puede aplicar una carga de hasta 5000 kN en muestras con un diámetro de hasta 1000 mm bajo presión celular de hasta 3 MPa.
El espaciado de columna ancha permite el alojamiento de una celda grande de 1000 mm de diámetro. El marco de carga presenta un sistema deslizante neumático, que permite un movimiento fácil de la celda triaxial fuera del área de carga, lo que facilita el manejo de la configuración de la prueba para el operador.
El potente software Geosys multifuncional admite todos los procedimientos de prueba, proporcionando un fácil acceso a todas las sesiones de prueba.
Construcción de alta rigidez y marco de carga alineado con precisión
Actuador servohidráulico de fricción de doble actuación extremadamente baja
Adecuado para muestras con diámetros de hasta 1000 mm
Kits y adaptadores de preparación de muestras especiales para diferentes tamaños de muestra
Las células triaxiales con diferentes rangos de presión de hasta 3 MPa
Software que incluye diferentes módulos de prueba, p. Pruebas triaxiales estáticas estándar (CD, Cu y UU), pruebas de ruta de estrés, pruebas dinámicas, etc.
Especificaciones técnicas
Carga estática máxima
Hasta 5,000 kN
Tamaños de muestra
1000 mm / 900 mm
Max. Presión de trabajo
Hasta 3 MPa
Max. Altura de muestra
2000 mm
Golpe de pistón
Hasta 400 mm
Precisión de la fuerza
0.1% F.S
Rigidez del marco
10,000 kN/mm
Opciones de mejora
Mecanismo deslizante para células triaxiales
Mecanismo de elevación para células triaxiales
Transductores de tensión locales
Celda de carga sumergible
Células de alta presión de hasta 3 MPa
Pruebas de K0
Aparato de desgasificación de agua
Software
Módulo de adquisición de datos, procesamiento y gestión de dispositivos (DPD)
Módulo de saturación
Módulo de test de valor B
Módulo de consolidación (isotrópico o anisotrópico)
Módulo de prueba de permeabilidad
Módulo de ruta de estrés: rutas de tensión lineal: P, Q o S, T
Módulo de la etapa de cizallamiento estático: UU: prueba triaxial sin drenaje no sensible (prueba de tensión total)
Módulo de etapa de cizallamiento estático: CU: prueba triaxial no drenada consolidada con medición de la presión de poro (prueba de tensión efectiva)
Módulo de etapa de cizallamiento estático: CD: prueba triaxial drenada consolidada con medición de la presión de poro (prueba de estrés efectiva)
Módulo de prueba insaturado
Módulo de prueba K0
Módulo de prueba de tensión (extensión)
Normas
No disponible
Aplicaciones
La información detallada seguirá pronto
Especificaciones técnicas
Carga estática máxima
Hasta 5,000 kN
Tamaños de muestra
1000 mm / 900 mm
Max. Presión de trabajo
Hasta 3 MPa
Max. Altura de muestra
2000 mm
Golpe de pistón
Hasta 400 mm
Precisión de la fuerza
0.1% F.S
Rigidez del marco
10,000 kN/mm
