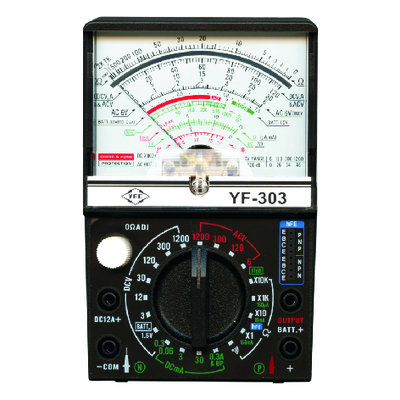

Tenmars YF-303 Analog Multiplemeter
Descripción e commerce
Tenmars YF-303 Analog Multiplemeter. Descripción general YF-303 Multímetro analógico probador de transistor Prueba de circuito Aplicaciones Solicitud •ndication of zero correction: Antes de medir, coloque el puntero en la posición cero de la escala izquierd.
- Descripción general YF
- 303 Multímetro analógico probador de transistor Prueba de circuito Aplicaciones Solicitud
- ndication of zero correction: Antes de medir, coloque el puntero en la posición cero de la escala izquierda ajustando el tornillo del corrector cero
SKU: YF-303
Descripción general
YF-303 Multímetro analógico
-
probador de transistor
-
Prueba de circuito
Aplicaciones
Solicitud
•ndication of zero correction:
Antes de medir, coloque el puntero en la posición cero de la escala izquierda ajustando el tornillo del corrector cero.
•Range selection:
Al medir un valor desconocido de voltaje o corriente, comience desde el rango más alto, luego ajuste a un rango más bajo adecuado. La medición es más precisa como cerca de la escala completa, para la medición de resistencia, cerca de la escala media.
•OFF range:
Después de la medición, el selector de rango de rango al rango fuera. Esto es para evitar que el puntero se balancee y proteja a Multitester.
Características
Características
-
Movimiento de imán de núcleo:
-
Evita la interrupción del campo magnético externo.
-
Dispositivo de protección doble:
-
Diode to protect movement，fuse to protect parts of circuit board.
-
Handy stand attached，with wide visual for easy readout.
-
Con el rango de medición de DC 12a.
Especificaciones
Presupuesto
-
Dimensiones: 146 (L) x 98 (W) x 37 mm (H)
-
Peso: alrededor de 255 g (incluidas las baterías).
-
Fuente de alimentación: 006p 9V 1pc, baterías 1.5V/UM3 *2.
-
Operating temperature and humidity: 0℃~40℃,0%~80% RH.
-
Fuse:5Ø*20mm 0.5A 1pc.
Rangos de medición y rendimiento
|
Como probador de transistor
|
|||
|
Corriente de fuga
(Iceo) (li) |
0-150μA atx1K range
Rango de 0-15MA ATX10
Rango de 0-150MA ATX1
|
±5% of arc
|
Actual en los terminales
|
|
Corriente de DC
Factor de amplificación (HFE) |
0 ~ 1000 en el rango x 10
|
±3% of arc
|
Con conector extra
|
|
Como probador de circuito
|
|||
|
Medición
|
Rangos de medición
|
Prestación
|
Observaciones
|
|
Voltaje de DC
(DCV) |
0-0.3V-3V-12V-
30V-120V-300V-1200V Batería 1.5vcheck 0-1.5V
|
±3% fs
|
Input impedance 20KΩ/V
|
|
Voltaje de CA
(ACV) |
0-6V-30V-120V-300V-1200V
|
±4% fs
|
Input impedance 8KΩ/V
|
|
Corriente de DC
(DCmA A) |
0-0.06m A(60μA)-3m A-
30m A-0.3A-12A， 0.06m A a 0.3V de posición DC |
±3% fs
|
Voltaje Drop 300m V
|
|
Resistencia
(Ω) |
•Range
X1-X10-X1K-X10K •Mínimo
0.2-2-200-2Ｋ(Ω)
•A mitad de escala
20-200-20K-200K(Ω)
•Máximo
2K-20K-2M-20M(Ω)
|
±3% of arc
|
Interno
baterías One-3x2 006px1 |
|
De salida
(DB) |
-10dB-+17dB at AC6V position 0dB/0.775V
(1mW through 600Ω) -10db-+63db (ACV todos los rangos) |
±4% fs
|
8KΩ/V for
Fuera de la terminal |
