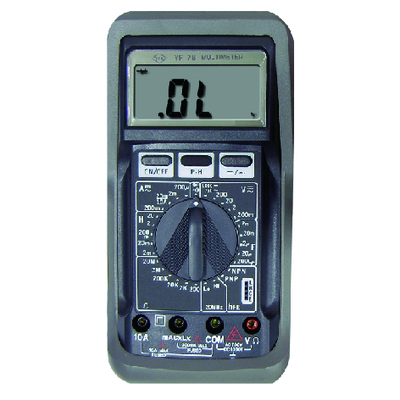

Tenmars YF-78 LCR Multiplemeter
Descripción e commerce
Tenmars YF-78 LCR Multiplemeter. Descripción general YF-78 Multímetro LCR Para medir el voltaje de CC, el voltaje de CA, la corriente de CC, la corriente de CA, la resistencia, la frecuencia (rango automático), el diodo, la prueba de continuidad, la ind.
- Descripción general YF
- 78 Multímetro LCR Para medir el voltaje de CC, el voltaje de CA, la corriente de CC, la corriente de CA, la resistencia, la frecuencia (rango automático), el diodo, la prueba de continuidad, la inducción, la capacitancia
- Aplicaciones Solicitud Fácil de sostener de acuerdo con el mejor diseño para adaptarse a la ingeniería del cuerpo humano, con el ángulo óptimo de vista inclinada inclinada Características Características Movimiento de im
Descripción general
YF-78 Multímetro LCR
Aplicaciones
Solicitud
Características
Características
-
Movimiento de imán de núcleo:
-
Evita la interrupción del campo magnético externo.
-
Dispositivo de protección doble:
-
Diode to protect movement，fuse to protect parts of circuit board.
-
Handy stand attached，with wide visual for easy readout.
-
Con el rango de medición de DC 12a.
Especificaciones
Presupuesto
-
Display unit: 3½digits LCD, with a maximum reading of 1999, units. decimal point and symbol display.
-
Indicación de polaridad: cuando la entrada del valor negativo, muestra automático el símbolo "-".
-
Ajuste de reinicio cero: reinicio automático cero.
-
Indicación de sobrecarga: LCD mostrará un "OL".
-
Low battery indication: automatic low power test, when battery voltage is lower than work voltage, "BAT" will be shown and you should be ready to replace a new battery.
-
Tasa de muestreo: 2.5 veces/seg.
|
DCV
|
||||
|
Rnge
|
Resolución
|
Exactitud
|
Input impedance
|
Protección contra sobrecarga
|
|
200 mv
|
100μV
|
±(0.5%+1)
|
10MΩ
|
DC 1000V
AC 750V RMS |
|
2V
|
1 mv
|
±(0.5%+3)
|
||
|
20V
|
10mv
|
|||
|
200V
|
100mv
|
|||
|
1000V
|
1V
|
|||
| ACV | ||||
| Rango | Resolución | Exactitud 40Hz ~ 500Hz |
Input impedance | Protección contra sobrecarga |
| 200 mv | 100μV | ±(1.2%+4) | 10MΩ | DC 1000V AC 750v rms |
| 2V | 1 mv | |||
| 20V | 10mv | |||
| 200V | 100mv | |||
| 750V | 1V | ±(1.5%+4) |
||
|
DCA
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Voltaje Burden
|
Sobrecarga
Protección |
|
200μA
|
100na
|
±(1.2%+2)
|
<0.7V
|
0.5A/250V
fusible |
|
2mera
|
1μA
|
|||
|
20 mA
|
10μA
|
|||
|
200 mMA
|
100μA
|
|||
|
10A
|
10 mA
|
±(2.5%+2)
|
<0.3V
|
Fusible de 10a/250v
|
|
Aca
|
||||
|
Rango
|
Resolución
|
Exactitud
40Hz ~ 500Hz |
Voltaje Burden
|
Protección contra sobrecarga
|
|
200μA
|
100na
|
±(1.5%+3)
|
<0.7V
|
Fusible de 0.5a/250v
|
|
20 mA
|
10μA
|
|||
|
200 mMA
|
100μA
|
|||
|
10A
|
10 mA
|
±(2.5%+3)
|
<0.3V
|
Fusible de 10a/600V
|
| Prueba de frecuencia (rango automático) | ||||
| Rango | Resolución | Exactitud | Max. Sensibilidad | Sobrecarga Protección |
| 2kHz | 1Hz | ±(0.8%+3) | LO: 500mvrms 10K-1MHz 5vrms 1MHz-20MHz Hola: 2vrms 10-100kHz |
DC/AC 350Vrms |
| 20 kHz | 10Hz | |||
| 200 kHz | 100Hz | |||
| 2MHz | 1P | |||
| 20MHz | 10 kHz |
|||
|
Prueba de diodo
|
||||
|
Rango
|
Resolución
|
Medición
Voltaje |
Medición
Actual |
Protección contra sobrecarga
|
 / |
1 mv
|
3.3vmax
|
0.7MA
|
DC/AC 500V RMS
|
|
Prueba de transistor (HFE):
|
||||
|
Rango
|
Medición
Rango |
Medición
Voltaje |
Corriente de medición
|
Sobrecarga
Protección |
|
NPN PNP
|
0～1000
|
<3.2V
|
IB ≒0.7mA
|
─────
|
|
Prueba de continuidad:
|
||||
|
Rango
|
Resolución
|
Sonido level Voltaje
|
circuito abierto
Protección |
Protección contra sobrecarga
|
| / |
0.1Ω
|
75Ω below
|
Máx 3.3V
|
DC/AC 500V RMS
|
| Prueba de resistencia | ||||
| Rango | Resolución | Exactitud | Circuito abierto Votación |
Sobrecarga Protección |
| 200Ω | 0.1Ω | ±(1.2％+4) | Máx 3.3V | DC/AC 500V rms |
| 2KΩ | 1Ω | ±(1.0％+2) | > 0.3V | |
| 20KΩ | 10Ω | |||
| 200KΩ | 100Ω | |||
| 2MΩ | 1KΩ | |||
| 20MΩ | 10KΩ | ±(2％+5) | ||
|
Prueba de capacitancia
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Medición
Frecuencia |
Sobrecarga
Protección |
|
2NF
|
1pf
|
±(5％+10)
|
≒200Hz/1.5sec
|
0.5A/250V fuse
|
|
20NF
|
10pf
|
|||
|
2μF
|
1NF
|
|||
|
20μF
|
10NF
|
|||
|
2000μF
|
1μF
|
≒2Hz/8sec
|
||
|
Prueba de inductancia
|
||||
|
Rango
|
Resolución
|
Exactitud
|
Circuito abierto
Voltaje |
Sobrecarga
Protección |
|
2MH
|
1μ
|
±(5％+10)
|
≒1000Hz
|
0.5A/250V Fuse
|
|
20 mh
|
10μ
|
|||
|
200 mh
|
100μ
|
≒200HZ
|
||
|
2H
|
1MH
|
|||
|
20h
|
10MH
|
|||
